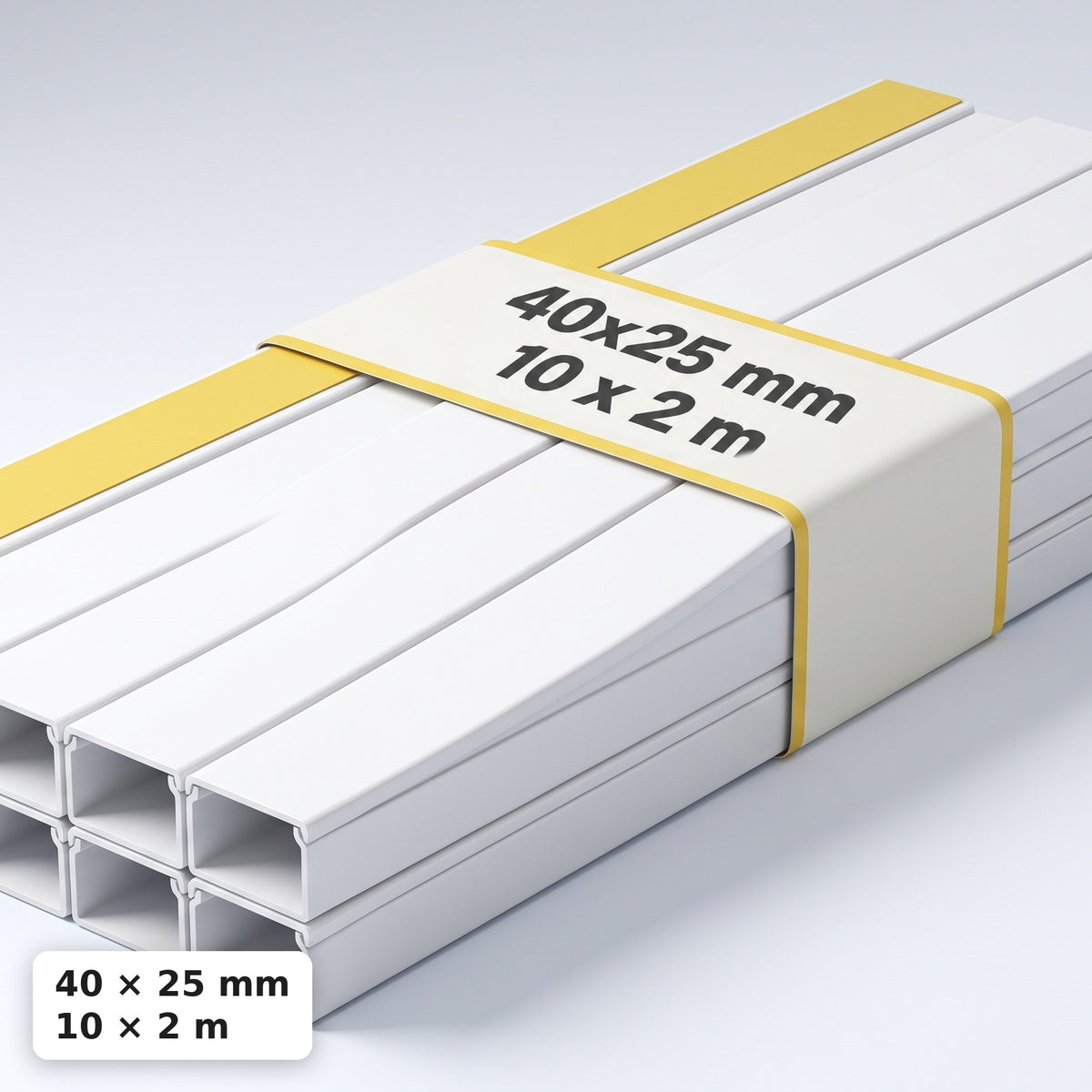

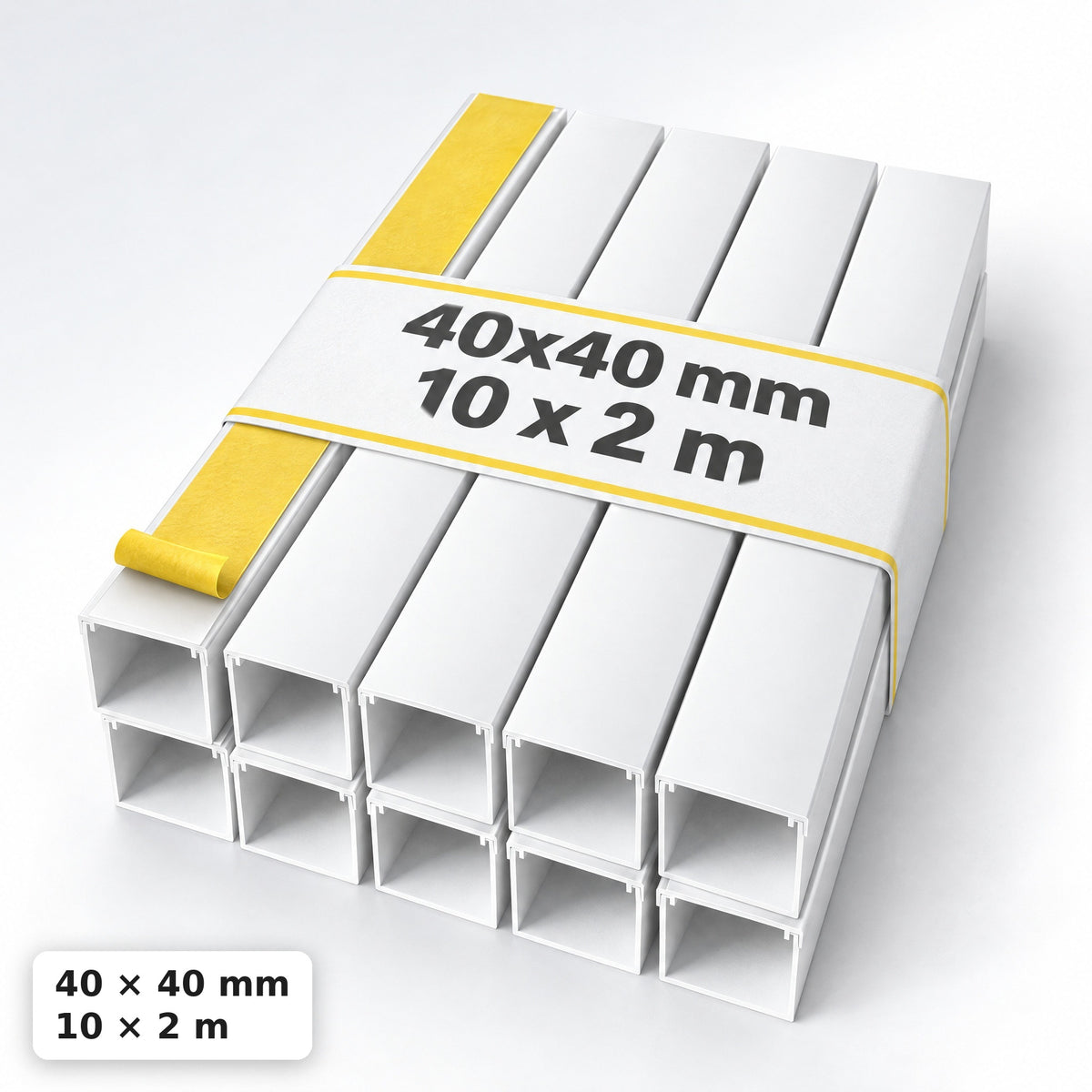

Ein Kabelkanal aus PVC deckt Leitungen ab, die auf der Wand, der Fußleiste, dem Schreibtisch oder der Decke verlegt sind — ein offenes Profil mit Klappdeckel, der sich auch nach Jahren wieder öffnen lässt, ohne den ganzen Kanal von der Wand zu lösen. In dieser Kategorie stehen achtzehn Querschnitte zur Auswahl, vom kleinsten 15×10 mm bis zum breitesten 100×60 mm, jeweils in Abschnitten von 1 m und 2 m, einzeln oder im Paket.
Die richtige Größe finden
Entscheidend ist der Querschnitt — Breite mal Höhe in Millimetern — und wie viele Leitungen hineinpassen sollen. Als Anhaltspunkt: 15×10 mm nimmt ein einzelnes dünnes Kabel auf (Ladegerät, Lautsprecher); 16×16 mm und 20×10 mm eignen sich für ein bis zwei Leitungen, etwa Lampe und Stromversorgung oder ein HDMI-Kabel; 25×16 mm reicht für ein komplettes TV-Set (HDMI, Strom, Antenne); 25×25 mm fasst drei bis vier Leitungen, etwa einen Computerarbeitsplatz mit mehreren Stromkreisen; 30×20 mm und 30×30 mm nehmen vier bis fünf Leitungen oder ein größeres Bündel mit Reserve auf; 40×25 mm ist für fünf und mehr Leitungen oder ein dickes Bündel ausgelegt, etwa einen Schreibtisch mit mehreren Netzteilen oder eine Werkstatt. Die Angaben sind Richtwerte für Leitungen vom Typ YDY 3×1,5 und YDY 3×2,5 — die tatsächliche Kabelzahl hängt von der Isolierstärke ab und davon, ob auch Stecker mitgeführt werden, die breiter sind als das Kabel selbst. Ein Kabel Reserve für später einzuplanen und vor dem Kauf am Querschnitt zu prüfen, ob der Deckel ohne Druck einrastet, zahlt sich aus.
Montage und Material

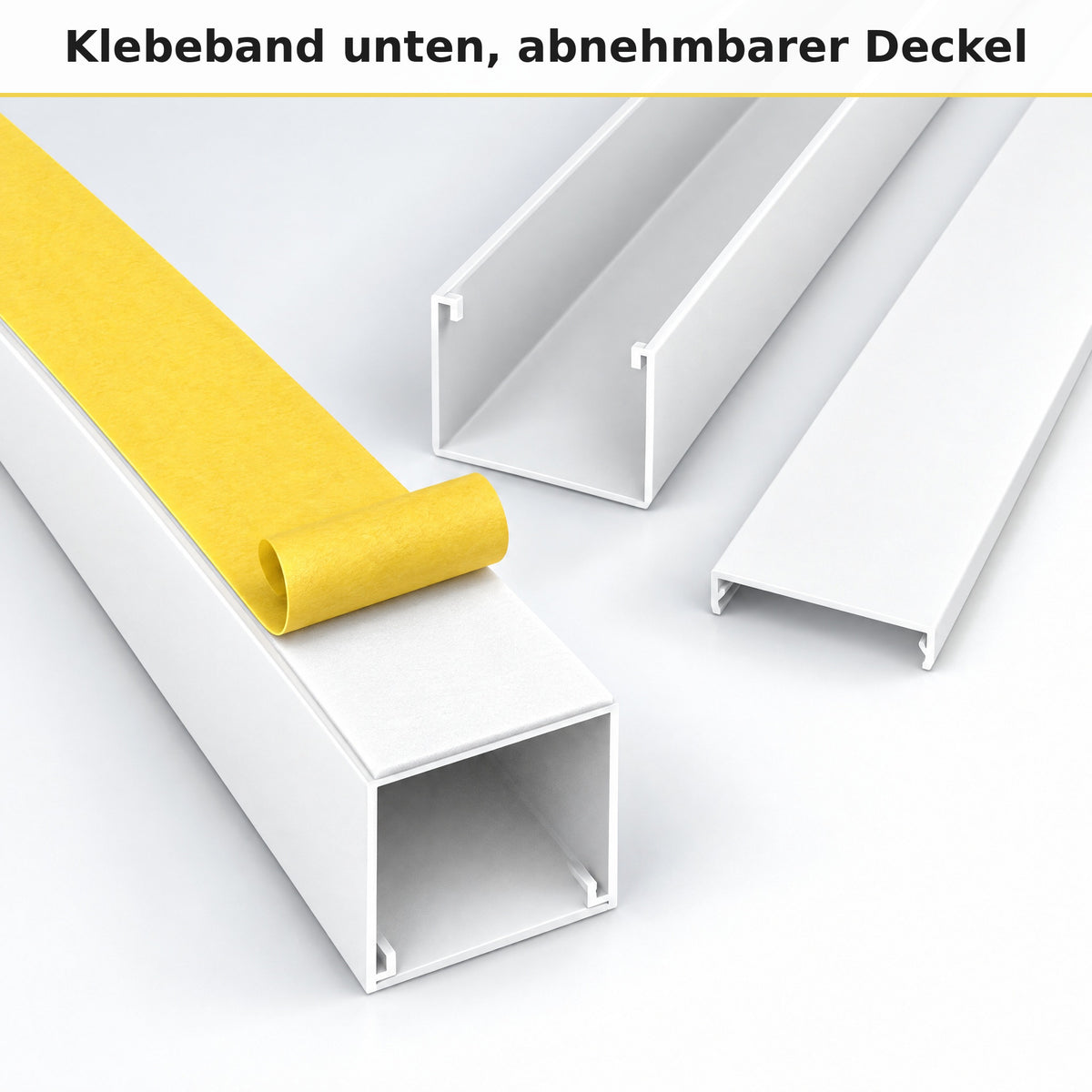

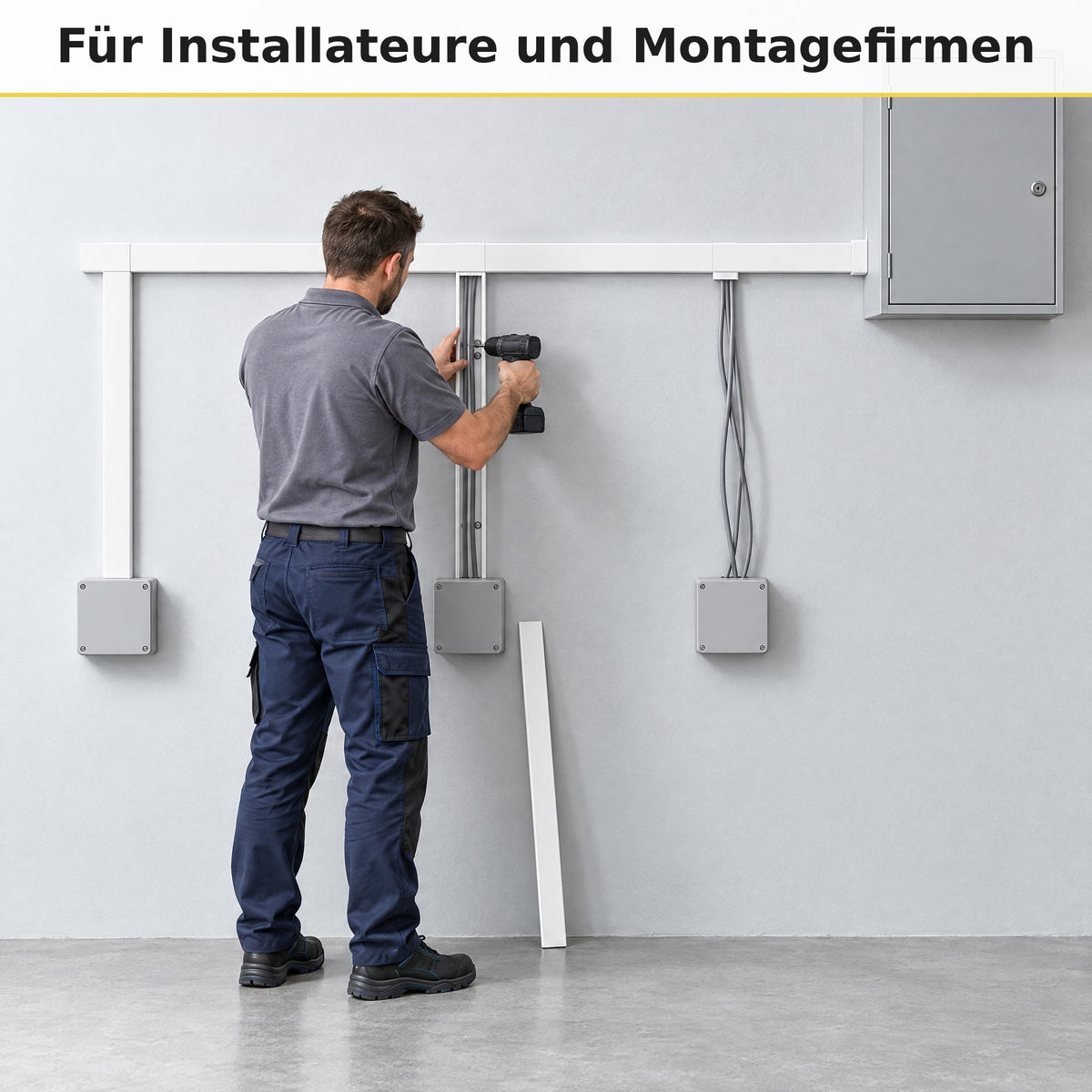

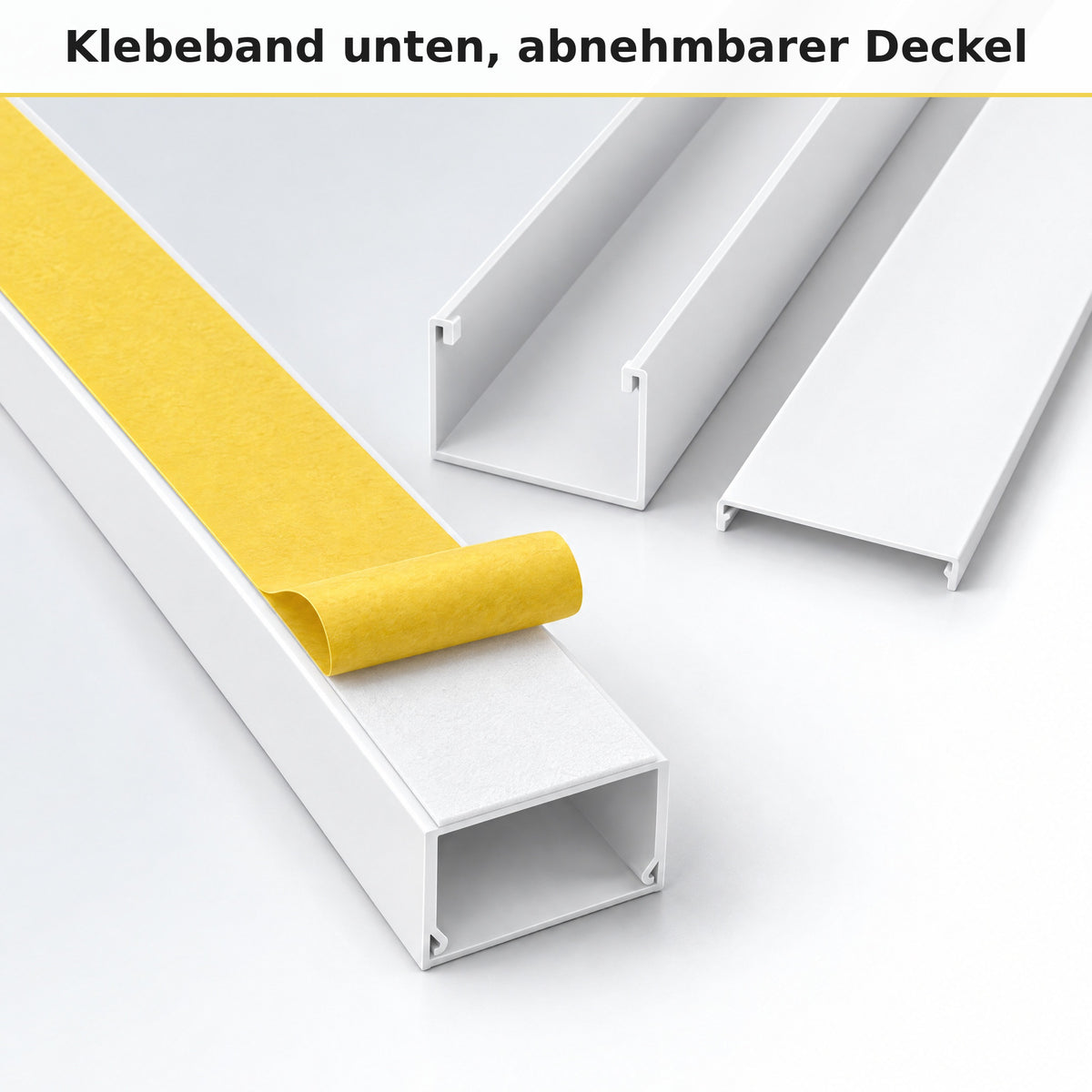

Der Kanal besteht aus PVC in Weiß. Die Unterseite trägt werkseitig ein doppelseitiges Klebeband — die Aufputzmontage mit Klebeband funktioniert auf glattem, entfetteten Untergrund (Fliesen, Putz, gestrichene Wand, Möbel) bis einschließlich 25×25 mm. Bei größeren Profilen — 30×20, 30×30, 40×25 — sowie auf schwierigem Untergrund (Tapete, Strukturputz) hält die Schraubmontage zuverlässiger. Der Klappdeckel erlaubt späteren Zugriff auf das Kanalinnere, ohne die gesamte Strecke abzunehmen — praktisch, wenn später eine weitere Leitung dazukommt.
Unterschied zum Elektroinstallationsrohr
Der Kabelkanal bleibt zur Inspektion offen: Deckel abnehmen, Kabel ergänzen, wieder einrasten. Ein Elektroinstallationsrohr (Leerrohr) ist dagegen ein geschlossenes, rundes Profil — die Leitung wird bei der Montage eingezogen, ein späterer Zugriff erfordert das Öffnen der Verbindung. Der Kanal eignet sich dort, wo die Installation sichtbar und zugänglich bleiben soll — Schreibtisch, Fußleiste, Wohnzimmerwand; das Rohr dort, wo Leitungen hinter einer Verkleidung, im Erdreich oder mit zusätzlichem mechanischem Schutz geführt werden.
Wofür geeignet
Typische Einsatzfälle sind das Ordnen von Kabeln am Computerarbeitsplatz und beim Fernseher, das Verlegen der Stromleitung entlang der Fußleiste bei der Renovierung ohne Stemmarbeiten sowie das Abdecken von Leitungen im Büro, in der Werkstatt oder Garage. Bei der Größenwahl lohnt es sich, zuerst die Leitungen auf der Strecke zu zählen und im Zweifel die nächstgrößere Stufe zu wählen — ein Kabel in einen halbleeren Kanal nachzulegen ist einfach, in einen vollen nicht mehr.
Größen in dieser Kategorie
| Maße (B × H) | Wofür der Querschnitt gedacht ist | |
|---|---|---|
| 15×10 mm | eine dünne Einzelleitung — HDMI, Ladekabel, Lautsprecherkabel | |
| 15×15 mm | zwei dünne Kabel nebeneinander — Strom plus Signal | |
| 16×16 mm | ein Paar Haushaltsleitungen, z. B. Zuleitung und Antennenkabel | |
| 20×10 mm | eine Trasse, die möglichst wenig auffallen soll — flaches Profil | |
| 25×16 mm | das Set am Fernseher: Zuleitung, HDMI und ein weiteres Kabel | |
| 25×25 mm | ein Bündel in zwei Lagen — Schreibtisch mit mehreren Geräten | |
| 30×15 mm | mehrere dünne Kabel nebeneinander, niedriges Profil an der Wand | |
| 30×20 mm | Sammelpunkt am Arbeitsplatz oder im Technikraum | |
| 30×30 mm | ein Dutzend dünner Kabel oder 3–4 Installationsleitungen | |
| 40×16 mm | breite, flache Trasse im repräsentativen Raum | |

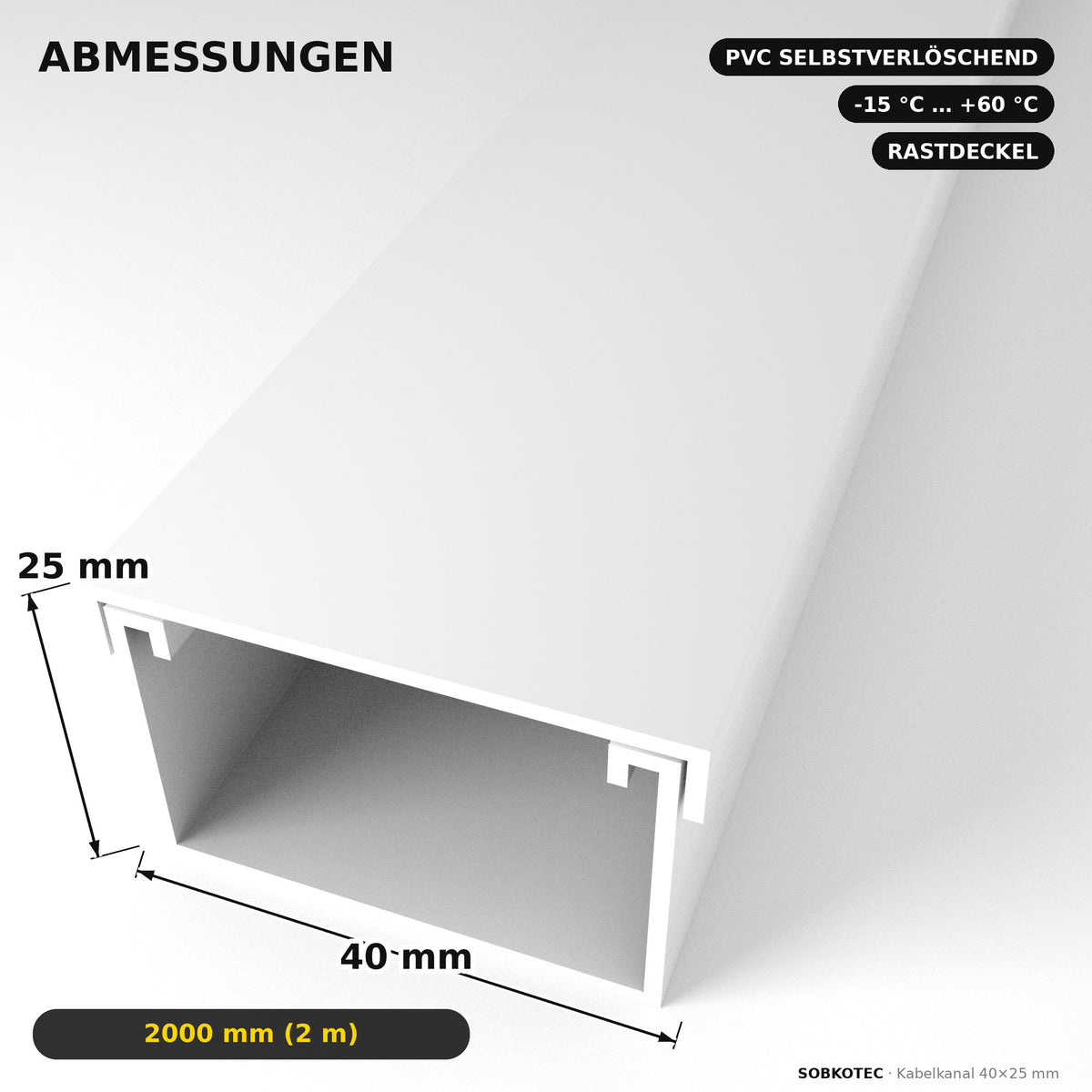

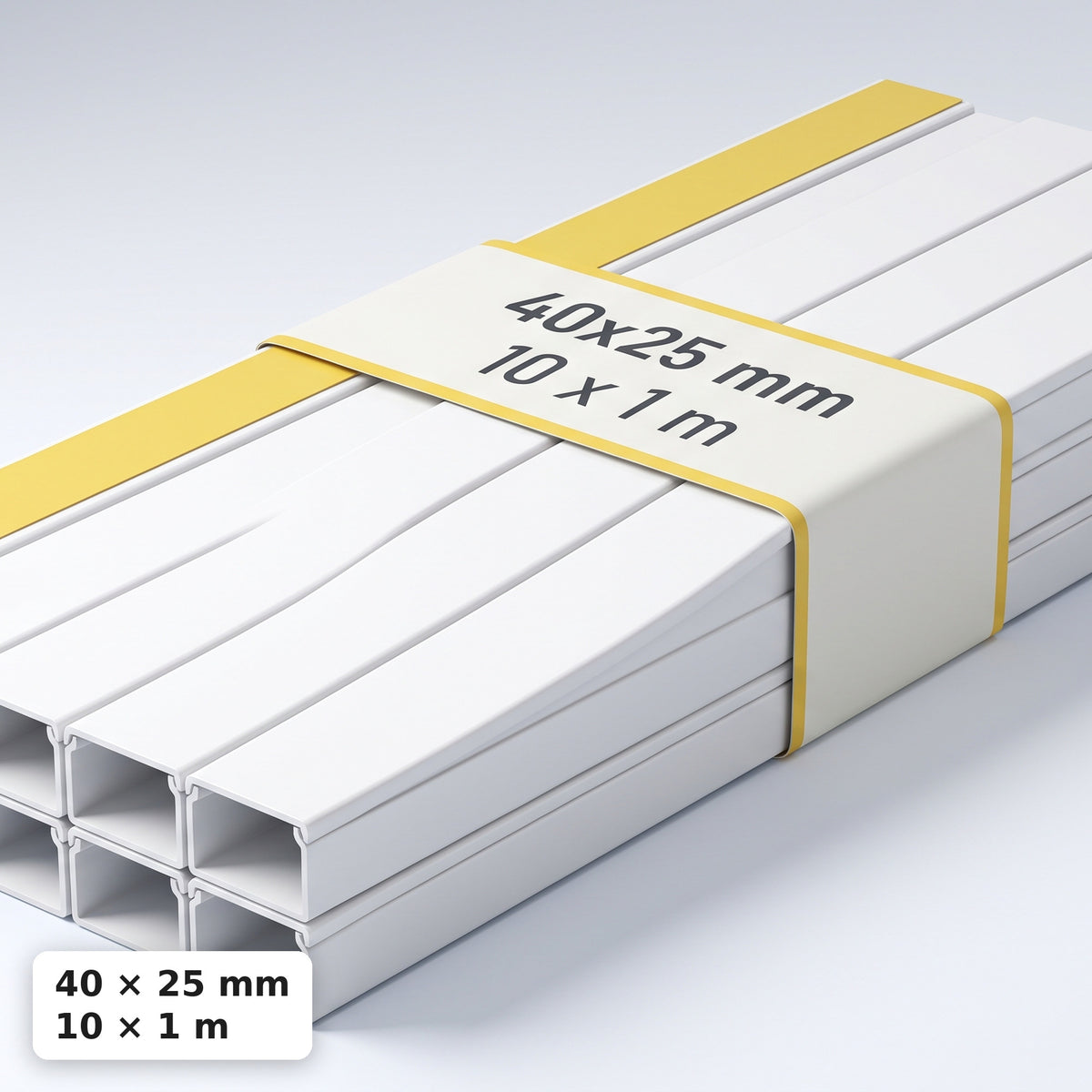

| 40×25 mm | Sammeltrasse in Werkstatt, Besprechungsraum, Ladenlokal | |

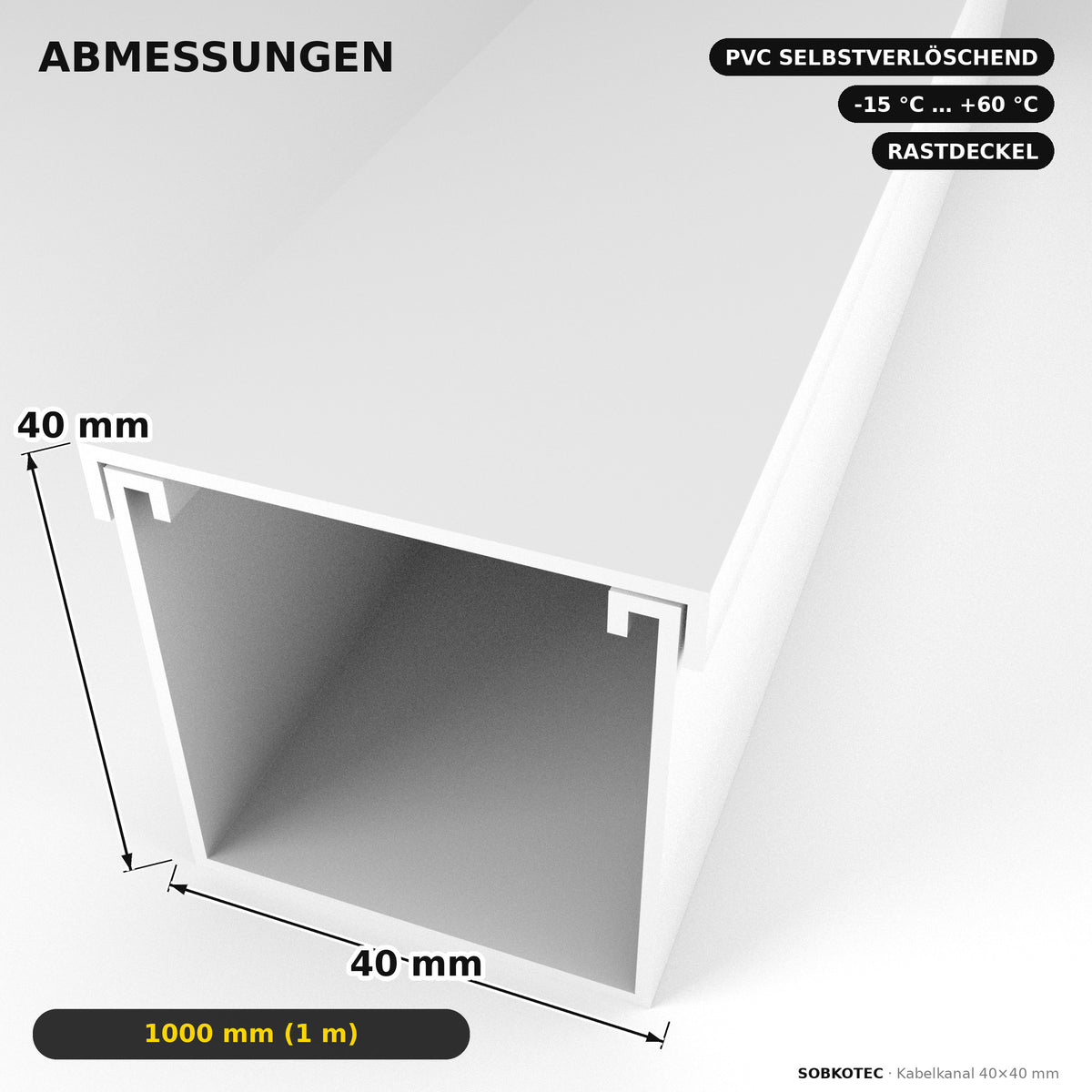

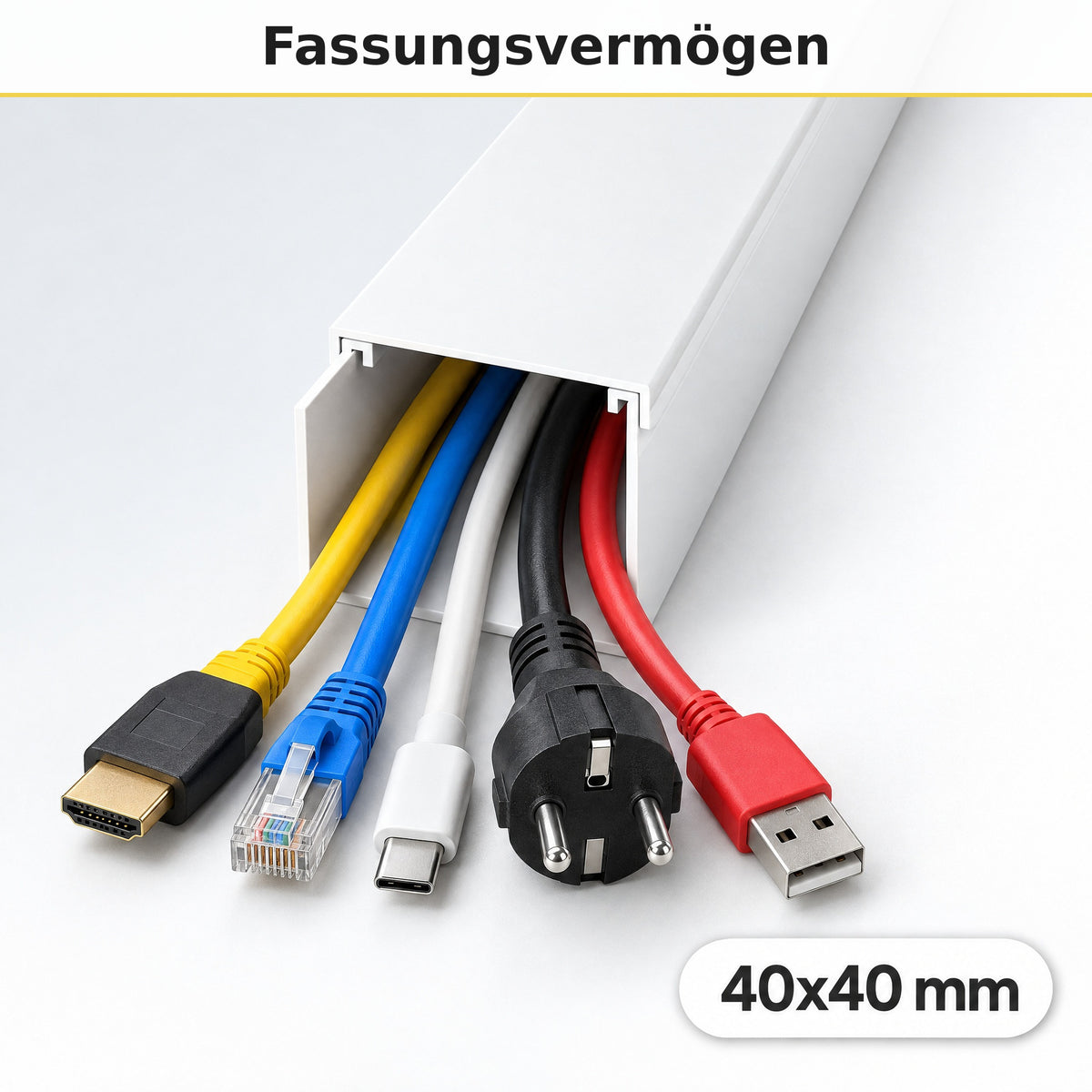

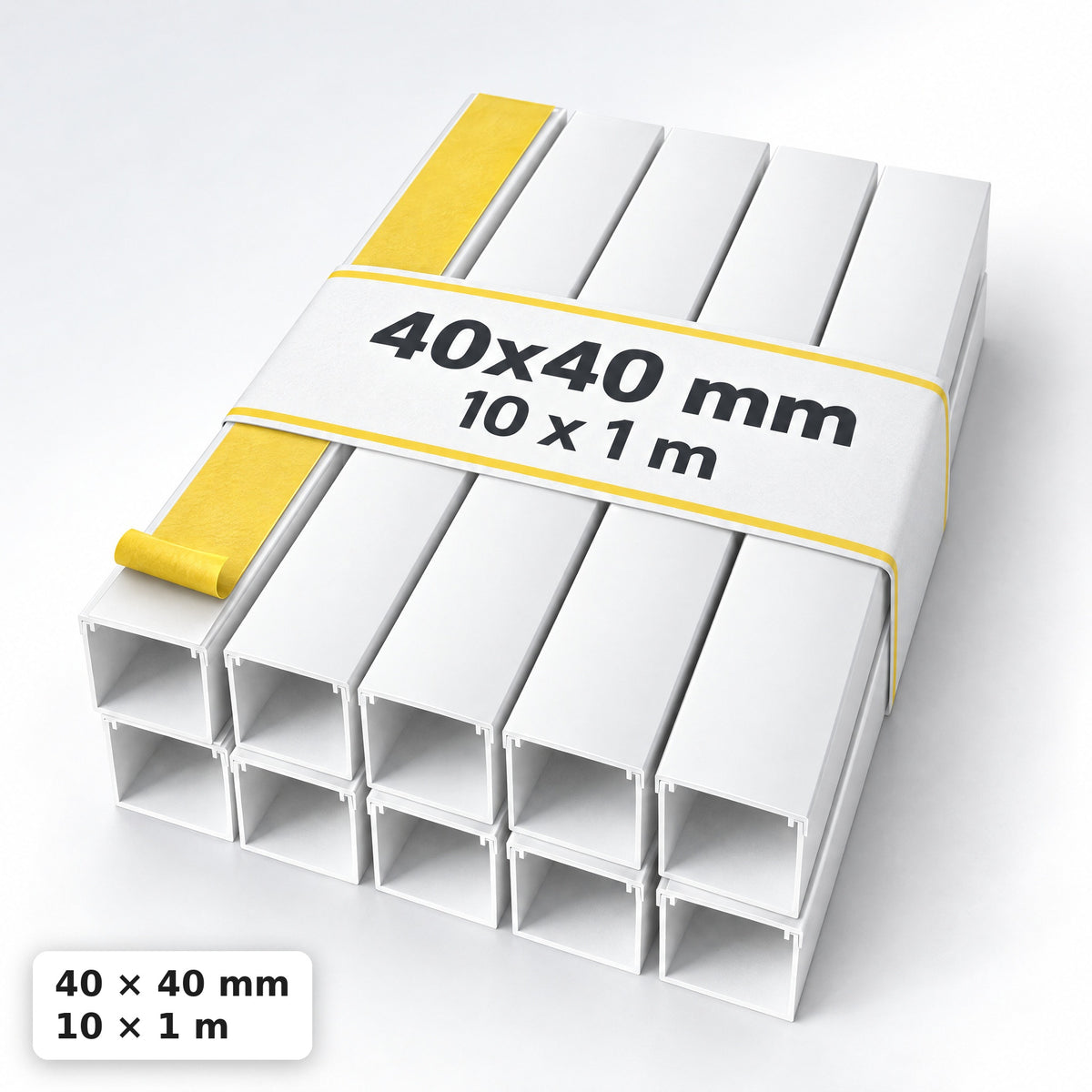

| 40×40 mm | Haupttrasse mit Reserve für den Ausbau — Halle, Serverraum | |
| 60×40 mm | drei Leitungen hinter dem Wand-TV — Zuleitung, Receiver, Soundbar | |
| 60×60 mm | Heimkino: Subwoofer, Receiver, Konsole — Bündel im quadratischen Querschnitt | |
| 80×40 mm | Arbeitsplatz im Großraumbüro: Monitor, Dockingstation, Telefon — breit und flach | |
| 80×60 mm | hinter der Ladentheke: Terminal, Kasse und Scanner auf einem Abschnitt zur Steckdose | |
| 100×40 mm | Abgang von Strom- und Netzwerkkabeln zum Rack — flaches Band, das die Lüftung frei lässt | |
| 100×60 mm | dickes Bündel aus Strom- und Netzwerkkabeln am Rack mit mehr als zehn Geräten |
Häufige Fragen
Wie wähle ich die Größe nach der Zahl der Leitungen?

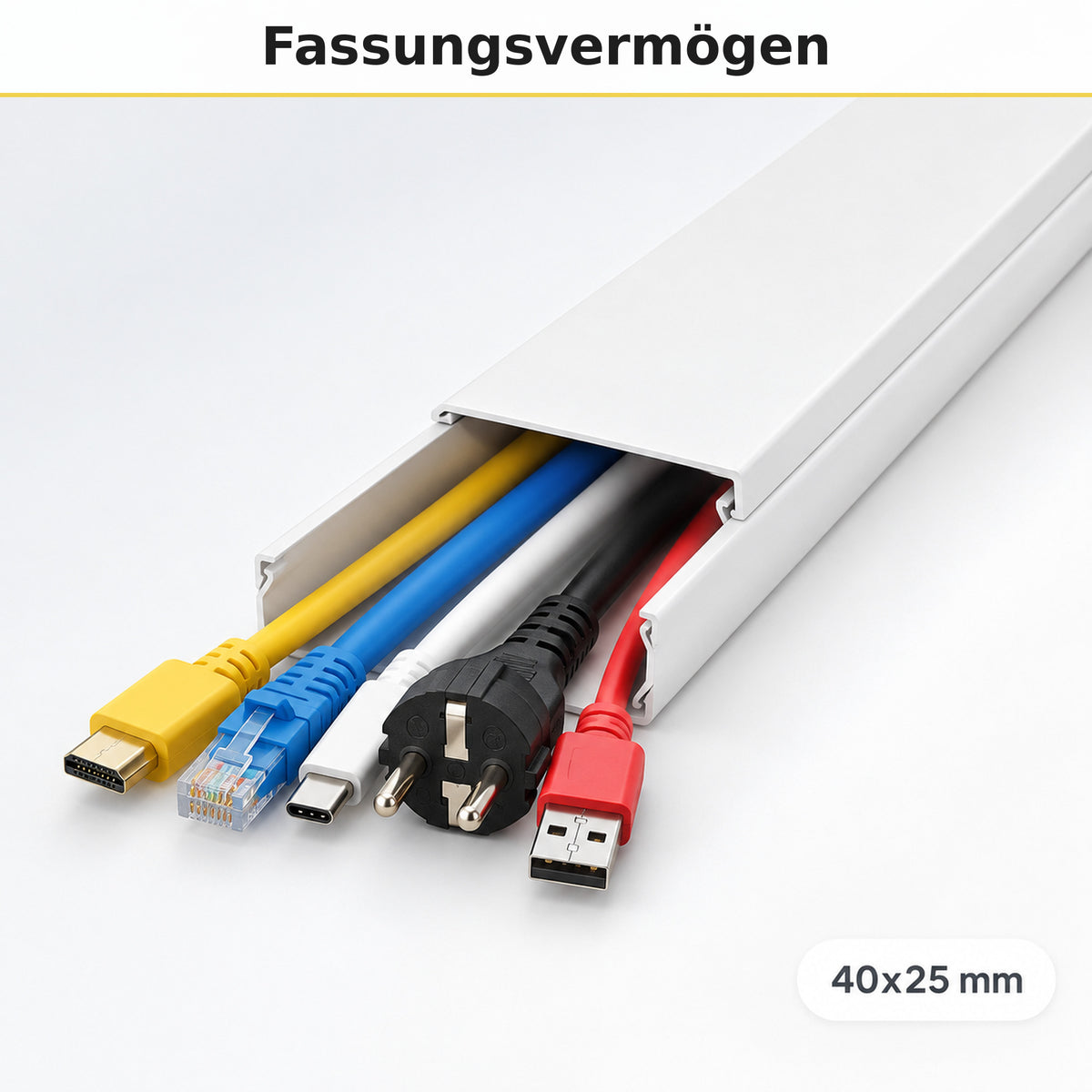

Die Leitungen sollen höchstens zwei Drittel des Querschnitts belegen — dann rastet der Deckel ohne Druck ein und die Kabel werden nicht gequetscht. Messen Sie den Außendurchmesser aller Leitungen, die auf eine Trasse sollen, und wählen Sie die Größe aus der Tabelle oben. Rechnen Sie eine Leitung mehr ein, als Sie heute brauchen.
Was unterscheidet den 1-m- vom 2-m-Abschnitt?
Es ist dasselbe Profil in zwei Längen. Der 2-m-Abschnitt hat den niedrigeren Meterpreis und ergibt weniger Stöße auf einer durchgehenden Trasse; der 1-m-Abschnitt ist bei kurzen, verteilten Strecken und beim Zuschnitt um Türzargen praktischer.
Hält das Klebeband auf jeder Wand?
Das Band verbindet sich mit glattem, trockenem und entfettetem Untergrund — auf Tapete, Strukturputz und kreidender Farbe nicht. Dort wird der Kanal durch den Boden geschraubt, an Stellen, die der Deckel später verdeckt. Bei voller Kabelbelegung ist die mechanische Befestigung ohnehin die sichere Wahl.
Lässt sich der Kanal überstreichen?
Ja, die PVC-Oberfläche ist überstreichbar — am besten nach dem Einrasten des Deckels, dann bleibt die Fuge einheitlich. Beim späteren Öffnen reißt die Farbschicht an der Trennlinie und muss nachgebessert werden. Verwenden Sie Farbe für Kunststoffe oder einen Haftgrund.
