Elektroinstallationsrohre umschließen die Leitung auf der gesamten Strecke — anders als der offene Kabelkanal ist das Rohr ein geschlossenes, rundes Profil, in das das Kabel bei der Montage eingezogen wird. Die Kategorie umfasst vier Produktgruppen: Muffenrohre, starre Wellrohre ohne Muffe, flexible Wellrohre (Leerrohre) sowie Montagezubehör (Rohrschellen, Verbindungsmuffen, Sets).
Die richtige Rohrart wählen

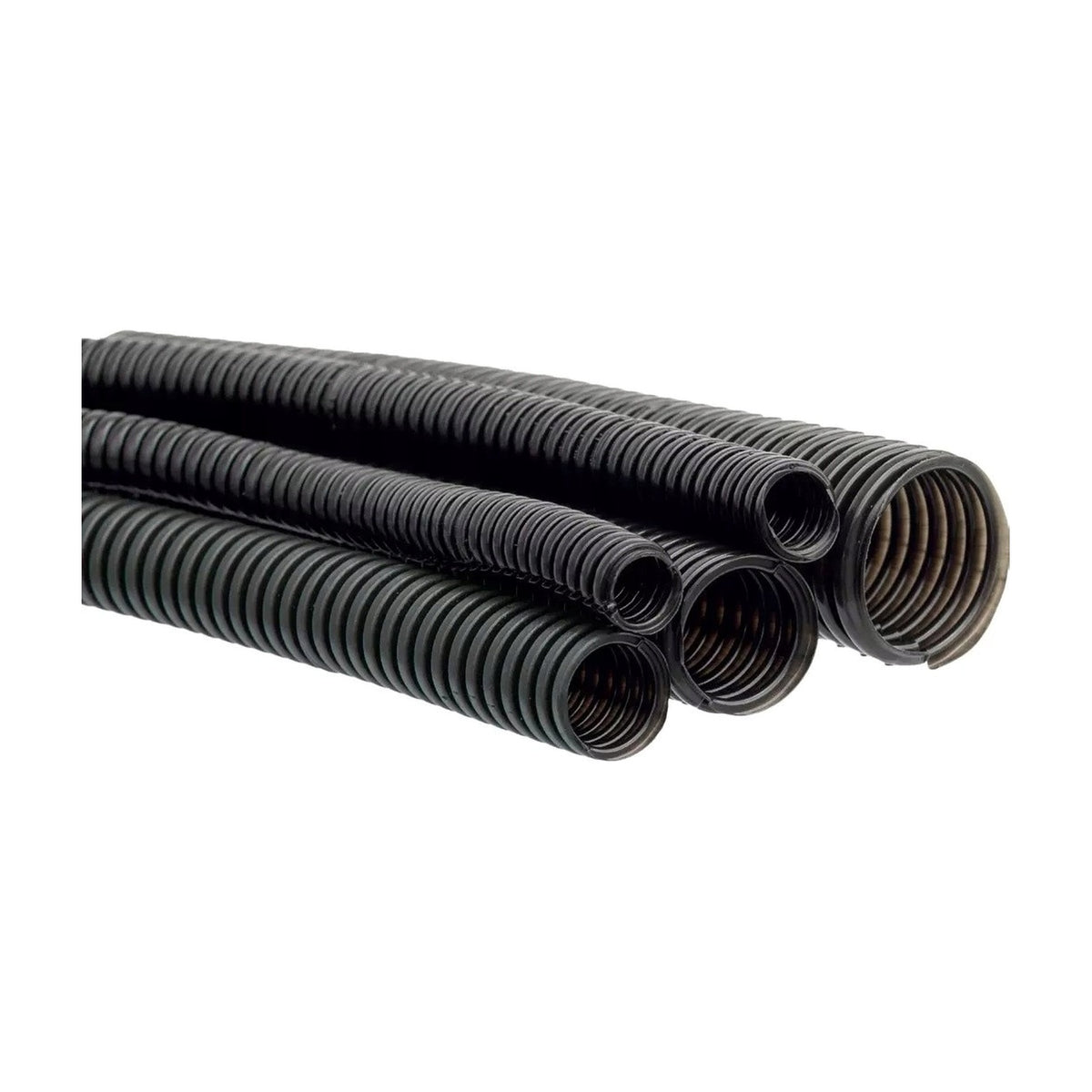

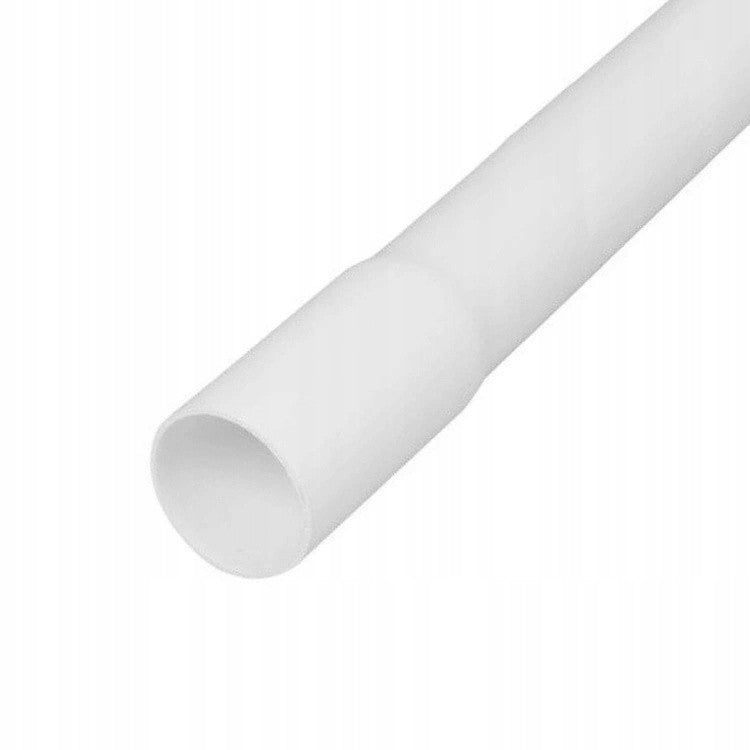

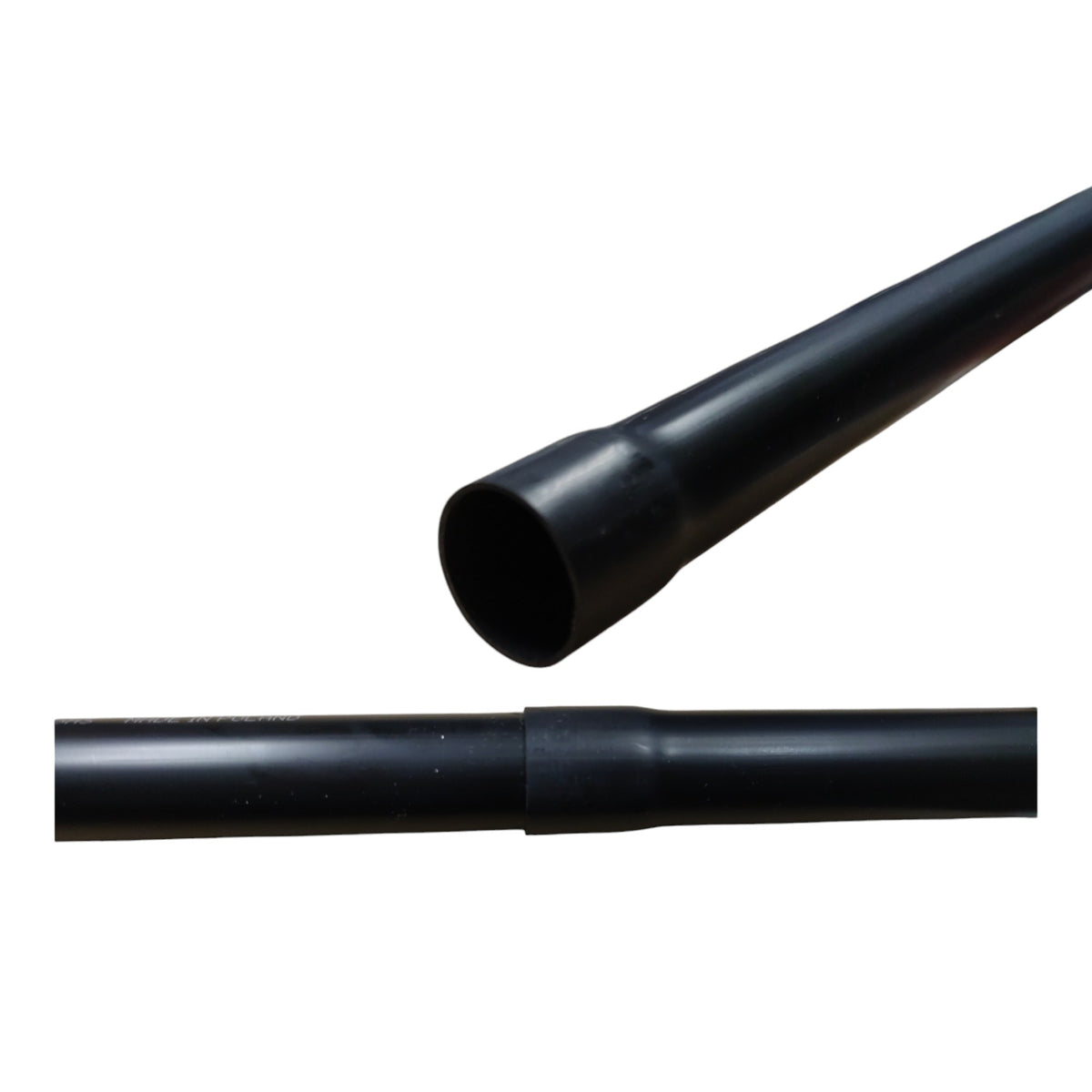

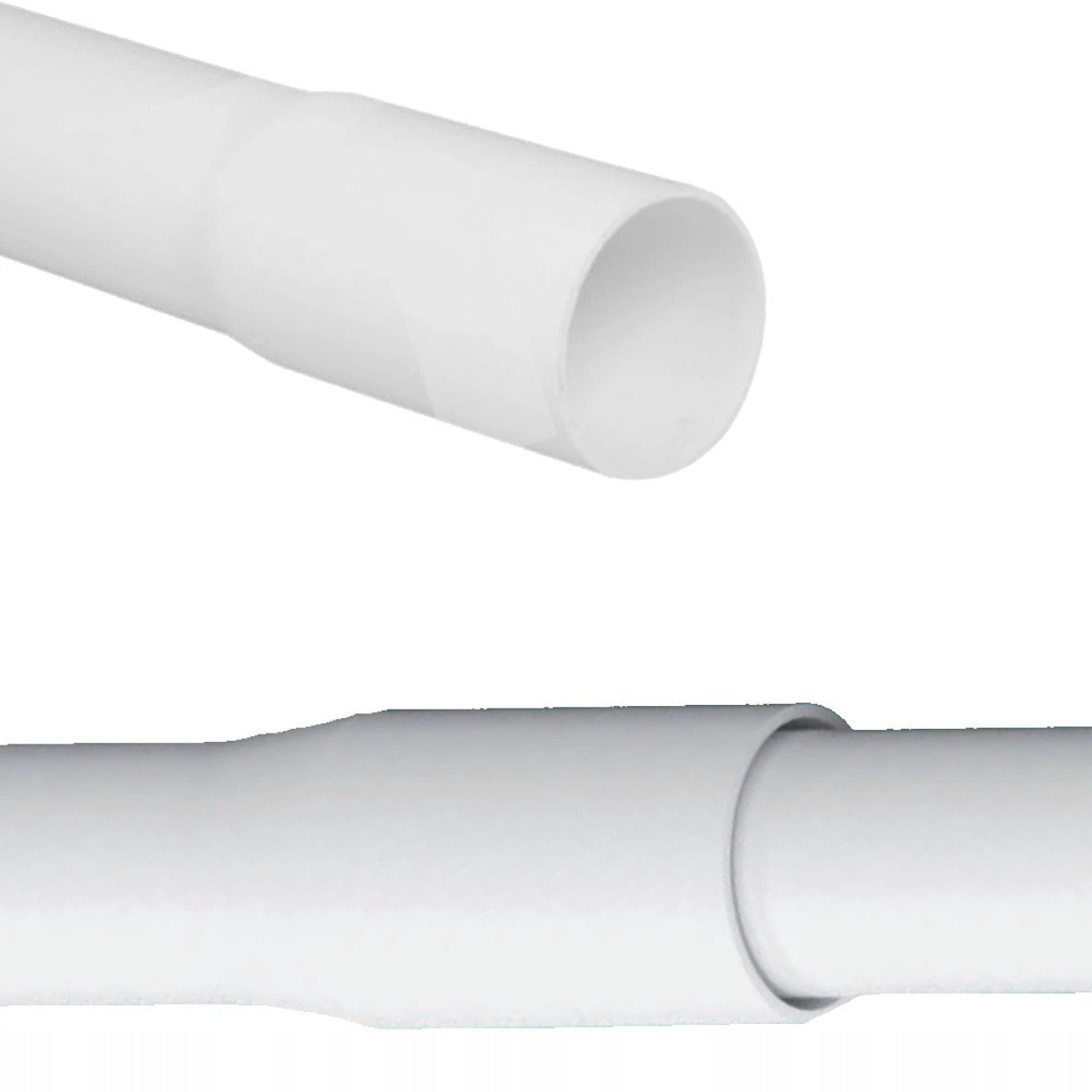

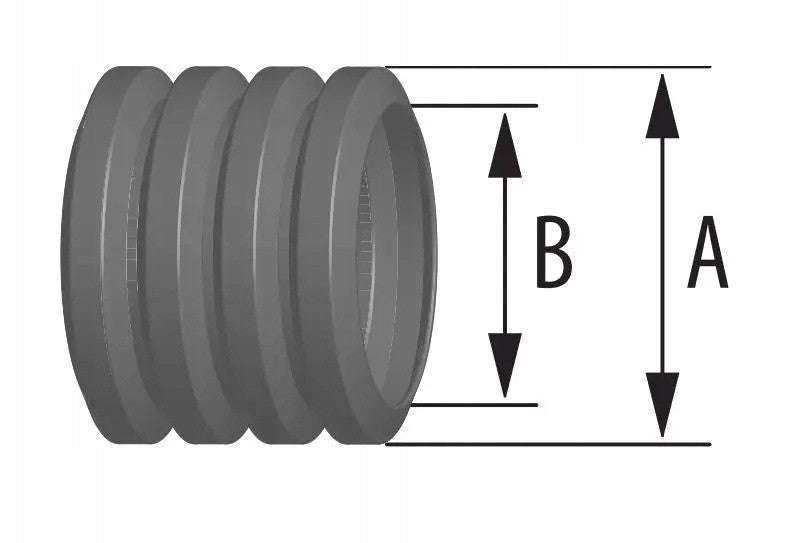

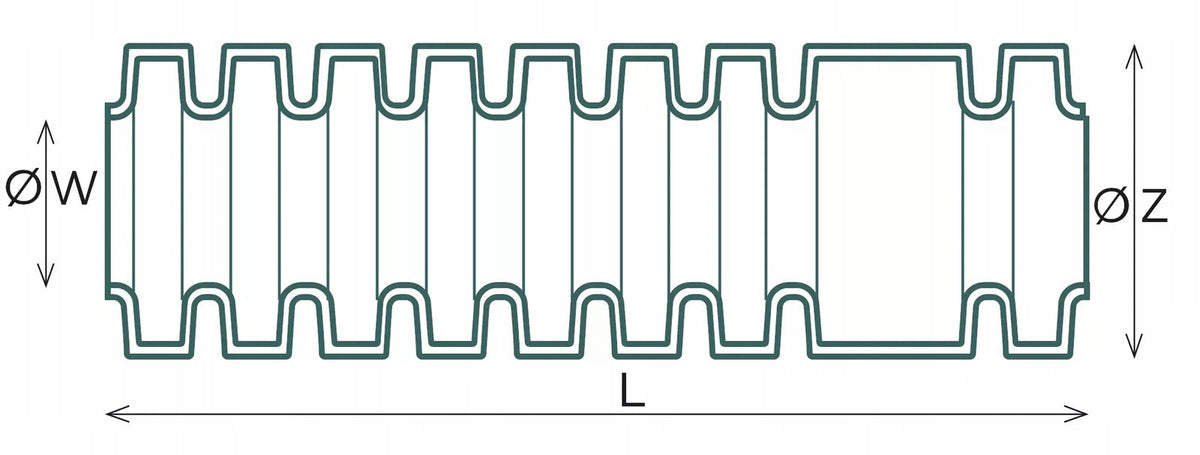

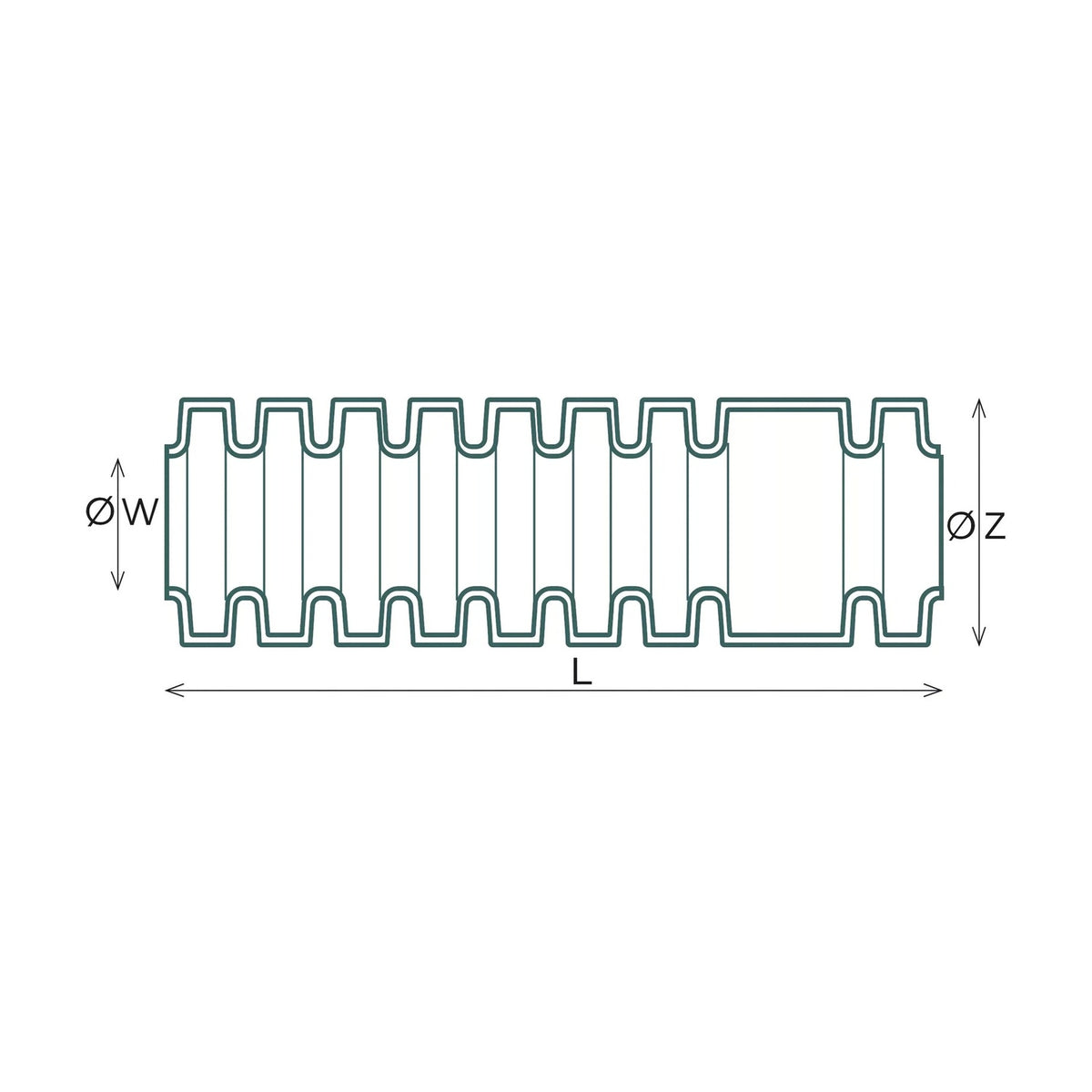

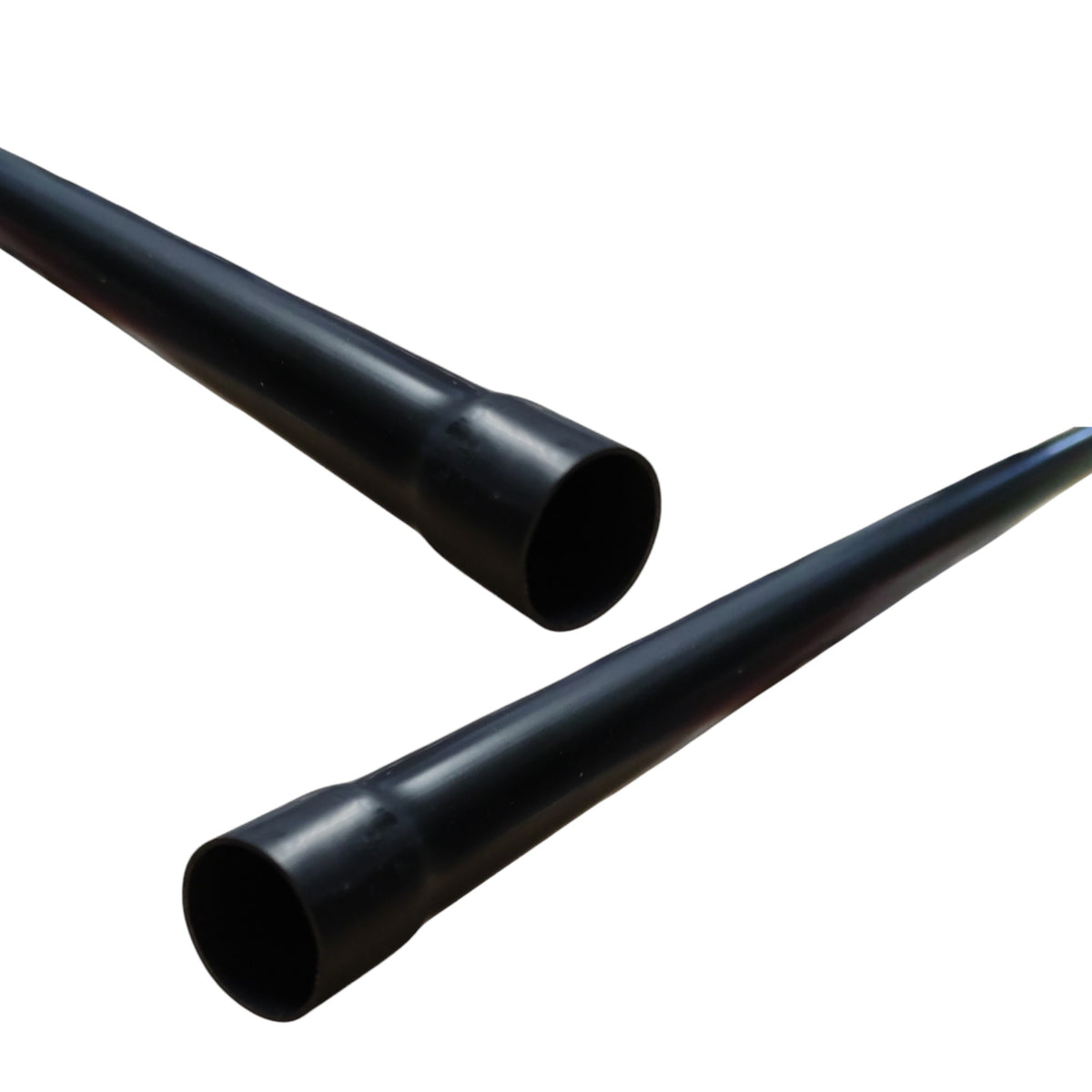

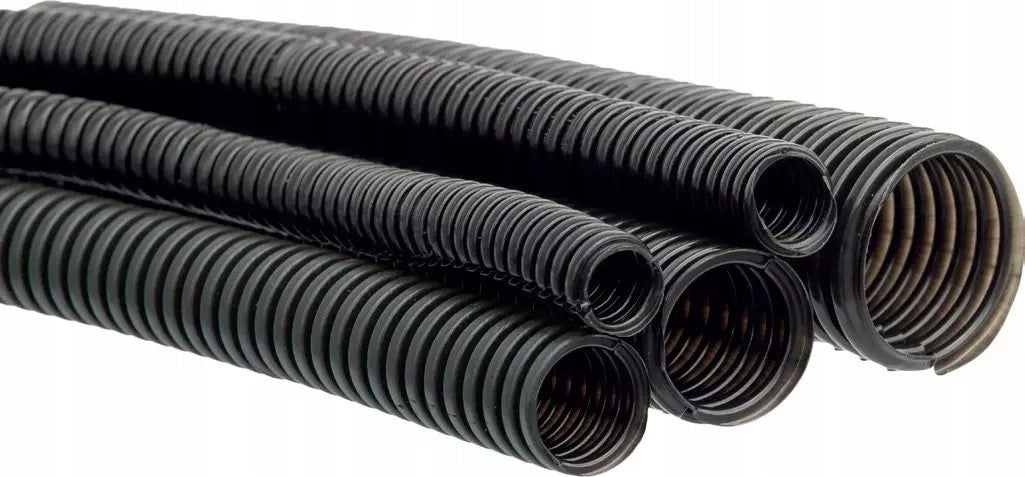

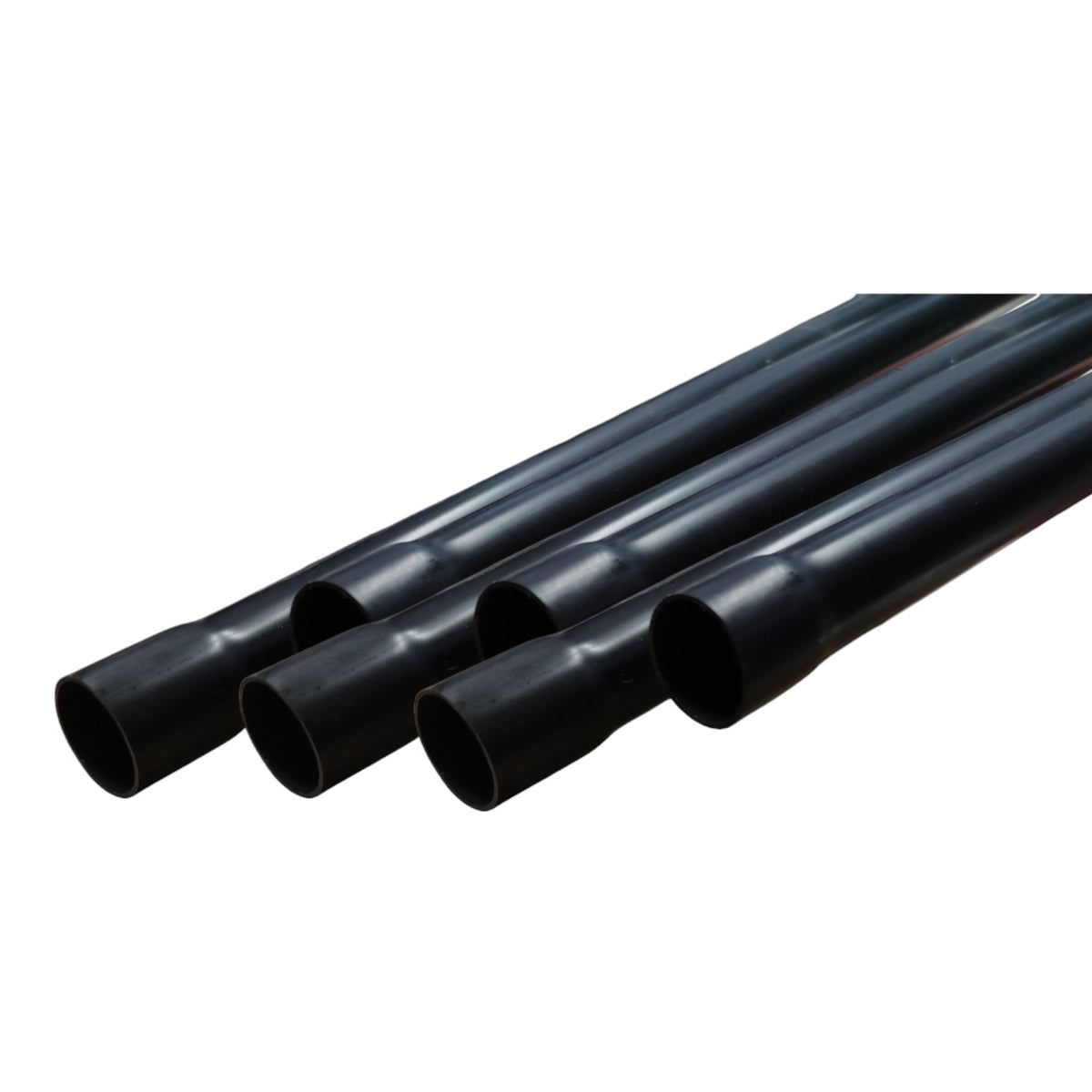

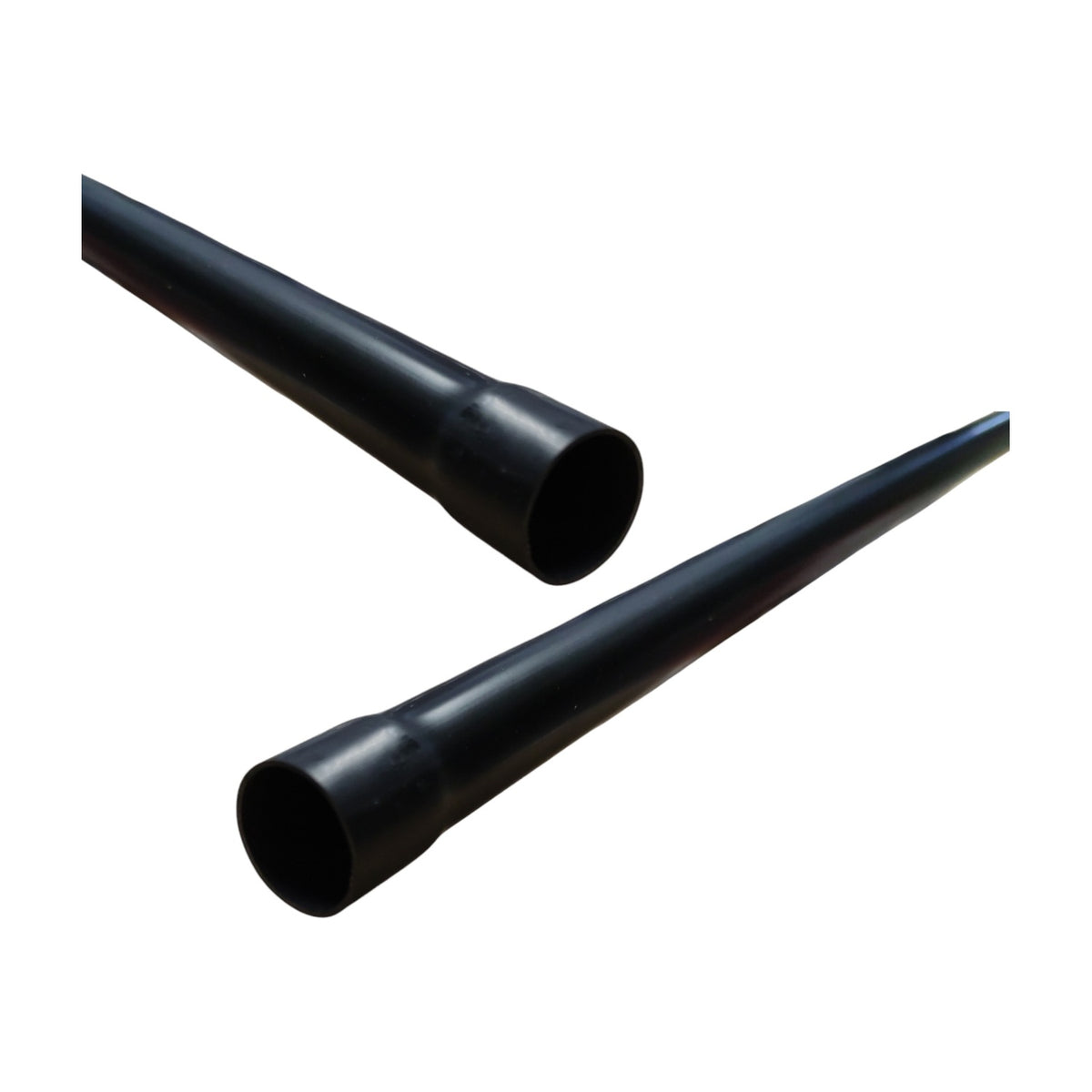

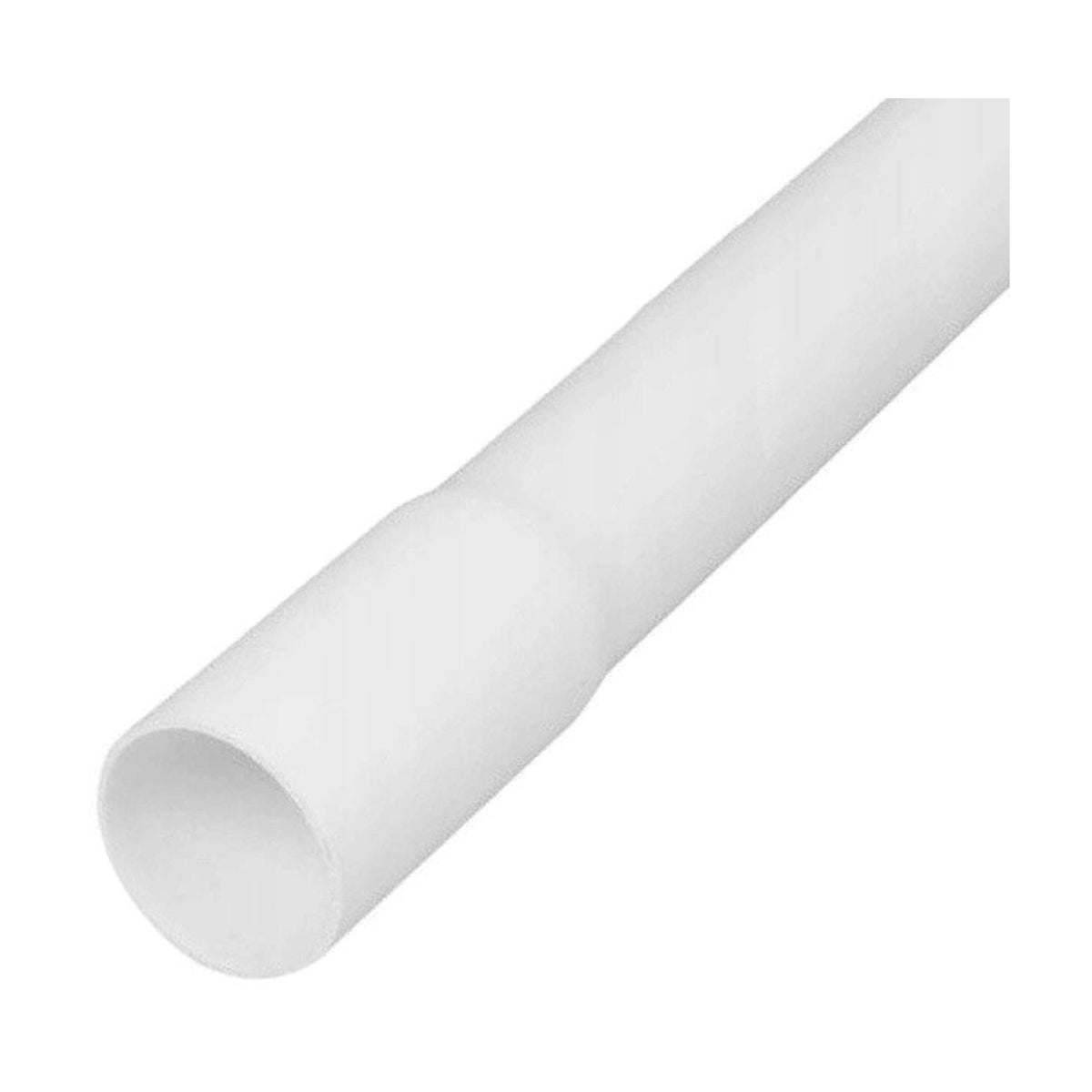

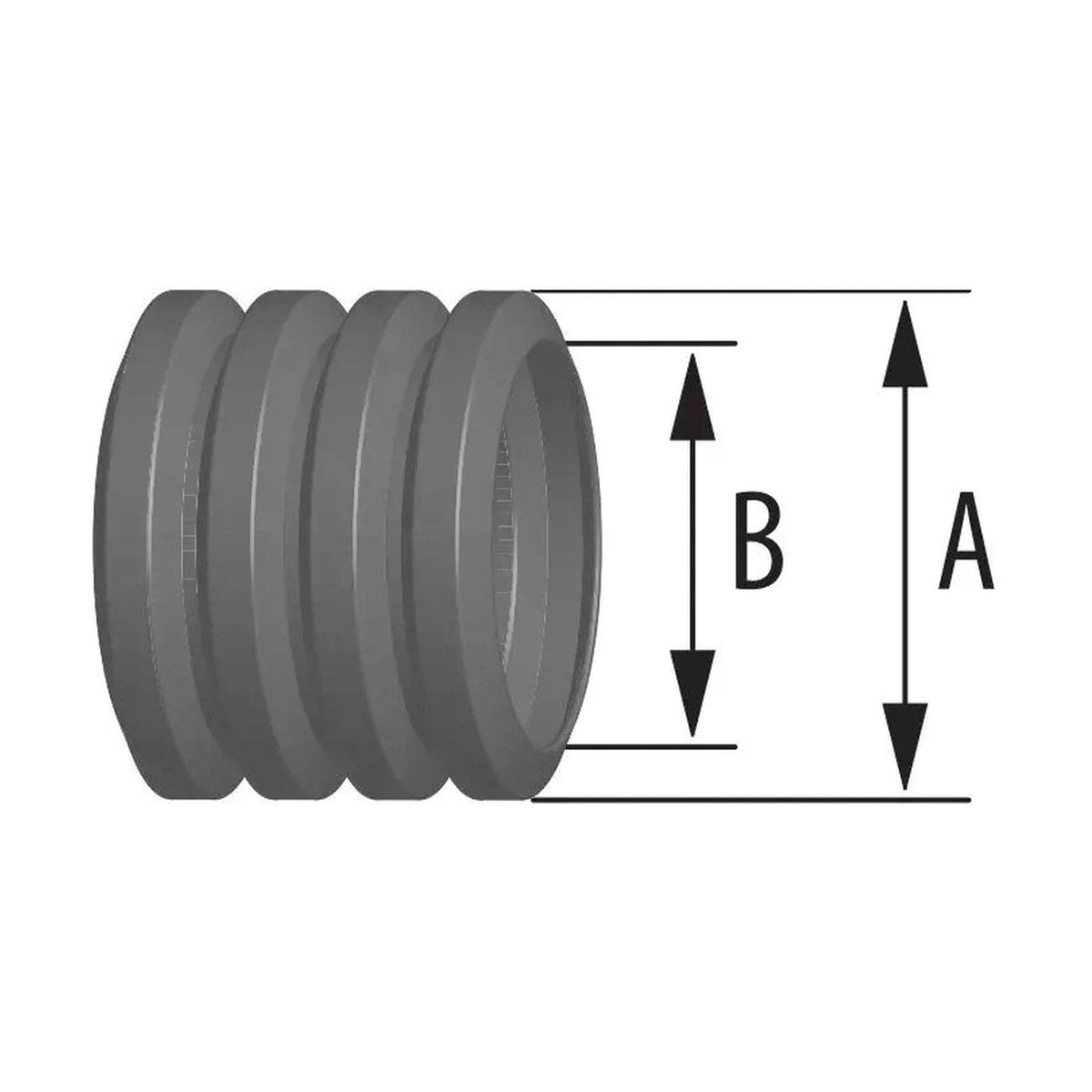

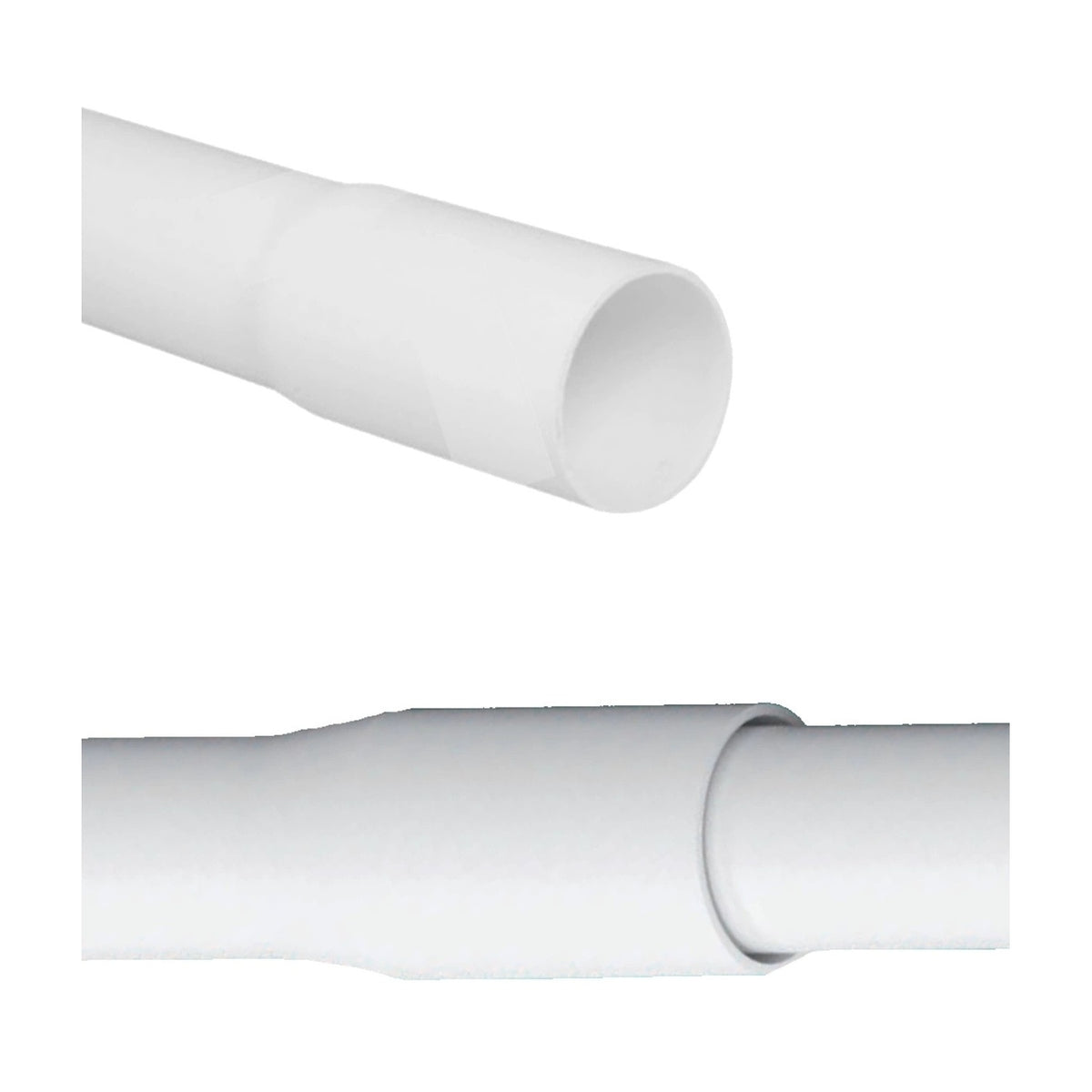

Die erste Frage betrifft den Streckenverlauf: gerade oder mit Bögen. Bei einer geraden Aufputzstrecke eignet sich ein starres Rohr — das Muffenrohr (Ø16, 20, 25, 32 mm) hat werkseitig an einem Ende jedes Abschnitts eine geformte Muffe, sodass sich weitere Abschnitte ohne separate Verbindungsmuffe anschließen lassen, was die Montage längerer Strecken beschleunigt. Das starre Wellrohr ohne Muffe (Ø18, 28, 40, 47 mm) hat keine Muffe — die geriffelte Oberfläche erhöht die Wandsteifigkeit, und aufeinanderfolgende Abschnitte werden mit einer Kompensationsmuffe verbunden, die über den Stoß beider Rohre geschoben wird; sie erlaubt eine geringe axiale Bewegung bei Temperaturschwankungen und wird deshalb dort gewählt, wo die separate Verbindung jedes Abschnitts montagetechnisch sinnvoll ist. Bei einer Strecke mit Bögen, verlegt im Estrich, in Beton oder im Erdreich, eignet sich ein flexibles Wellrohr (Ø10/7 bis Ø25/19 mm) — die geriffelte, biegsame Wand lässt sich um Bewehrung und andere Hindernisse führen, ohne Winkelverbinder zu benötigen; das Leerrohr wird von der Rolle auf Länge geschnitten verkauft, in Abschnitten von 2 bis 50 m.
Material und Norm
Die starren Rohre bestehen aus PVC-U (nicht weichgemachtes Polyvinylchlorid), selbstverlöschendem Material. Die Wellrohre bestehen aus PVC. Die Rohre sind in Weiß oder Schwarz erhältlich — die Farbwahl richtet sich meist danach, wie das Rohr in die Umgebung der Installation passt.
Zubehör

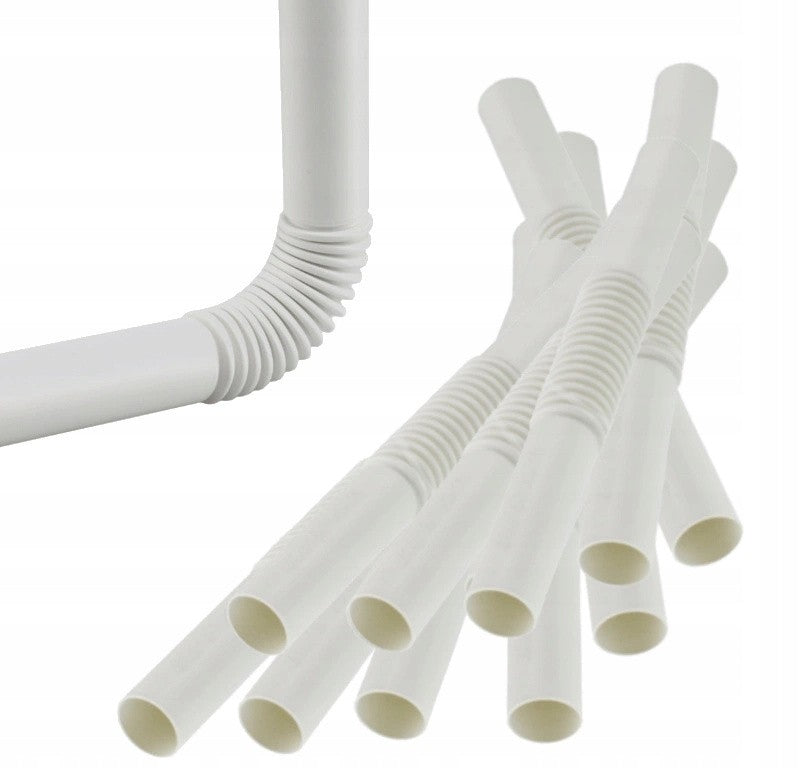

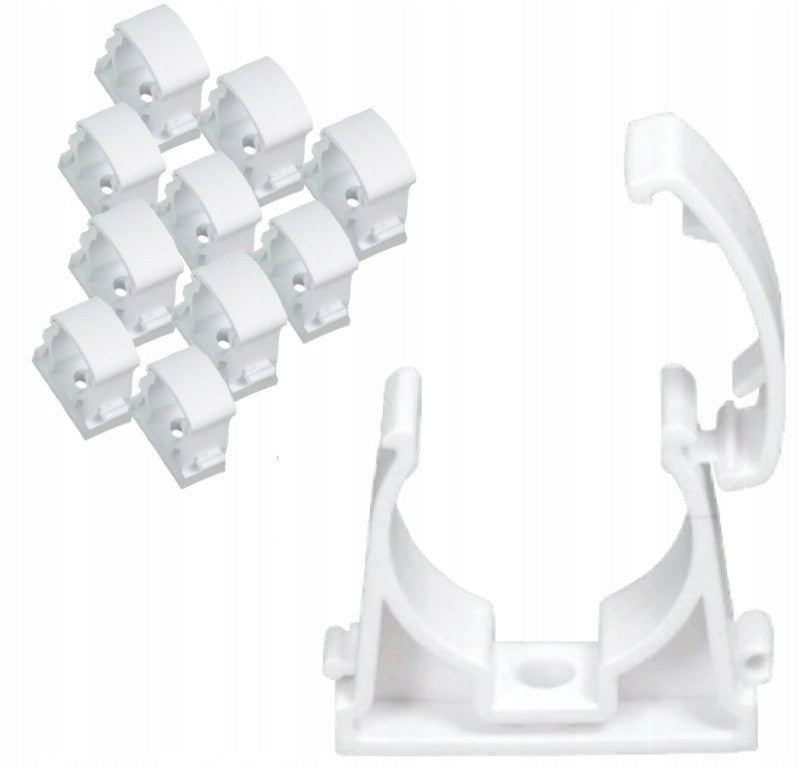

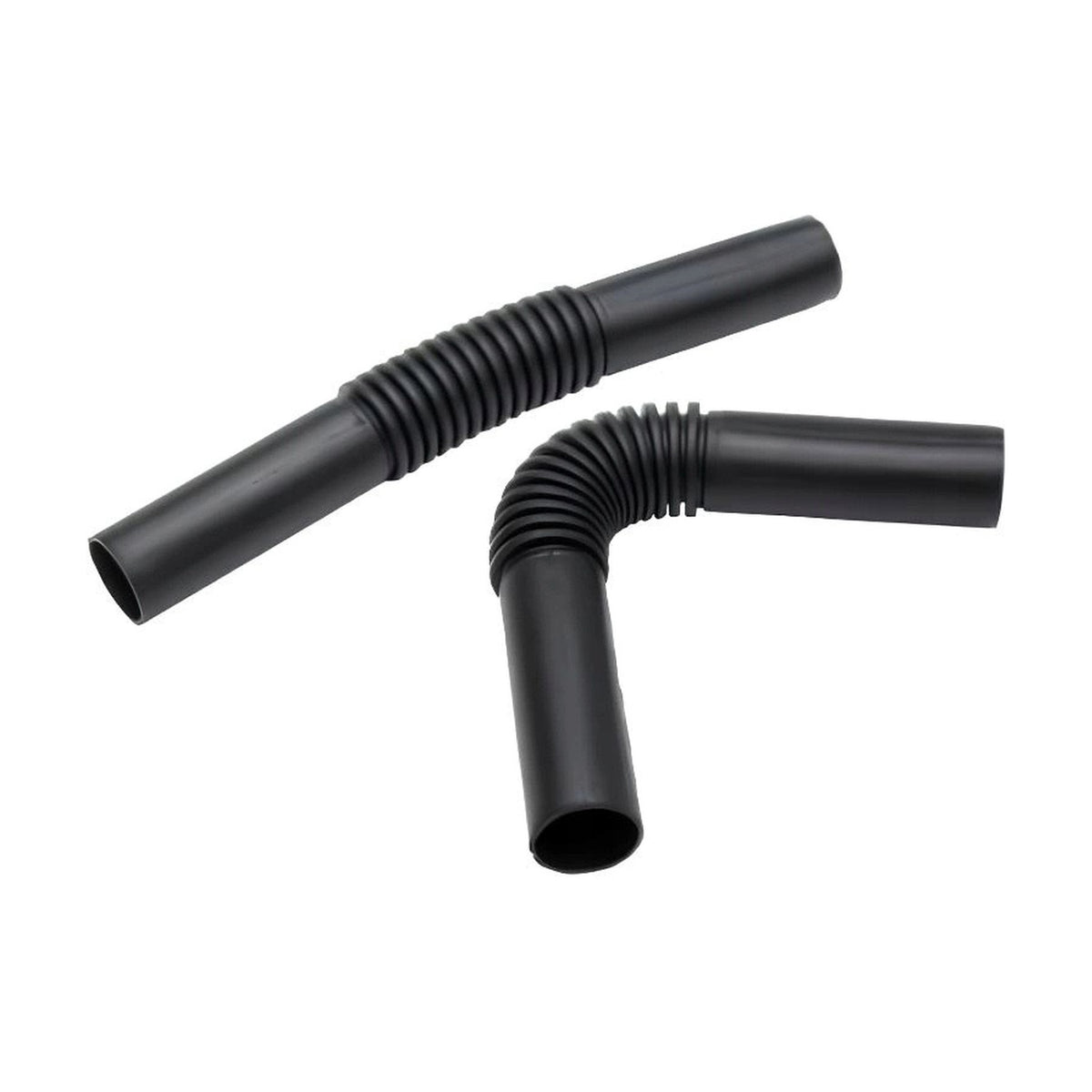

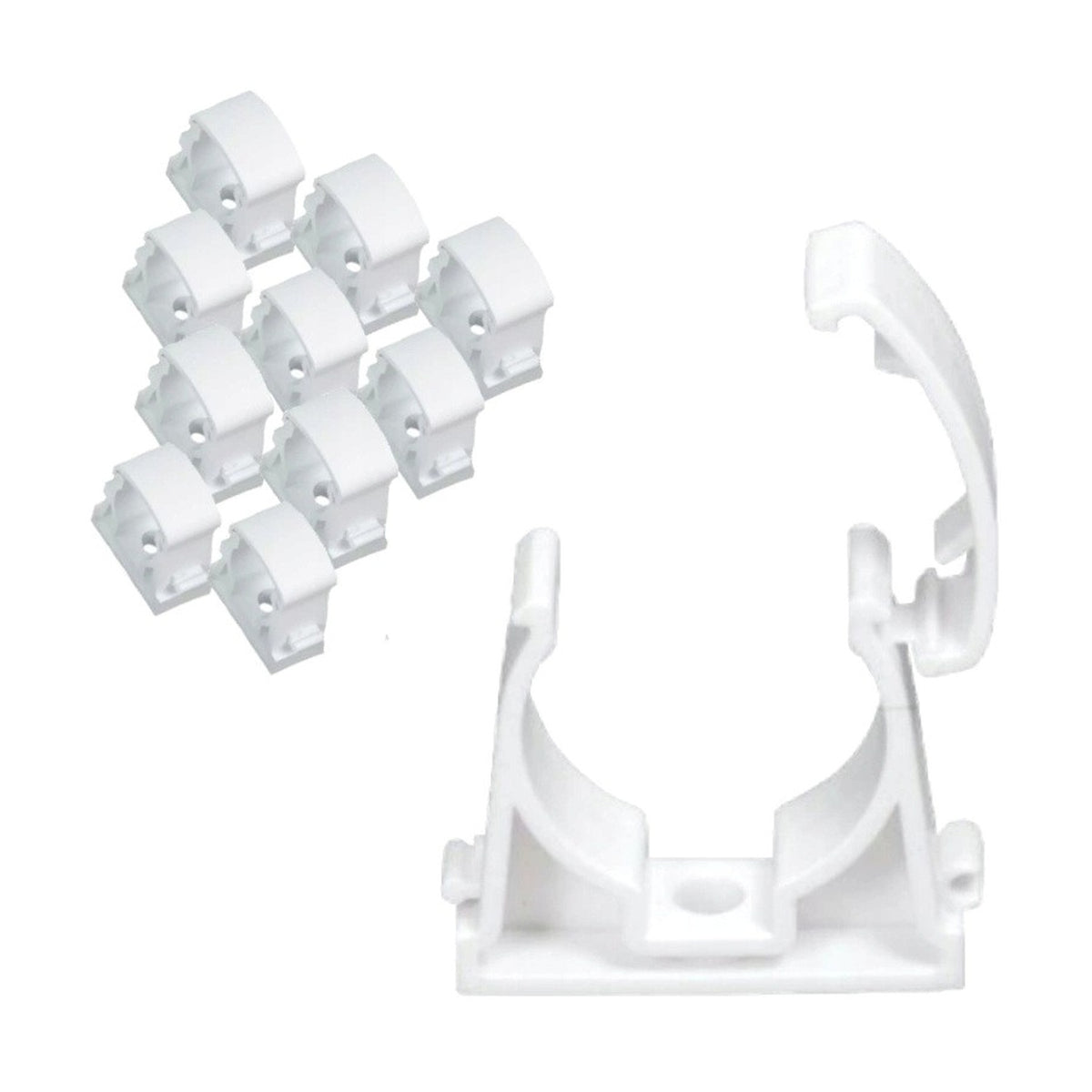

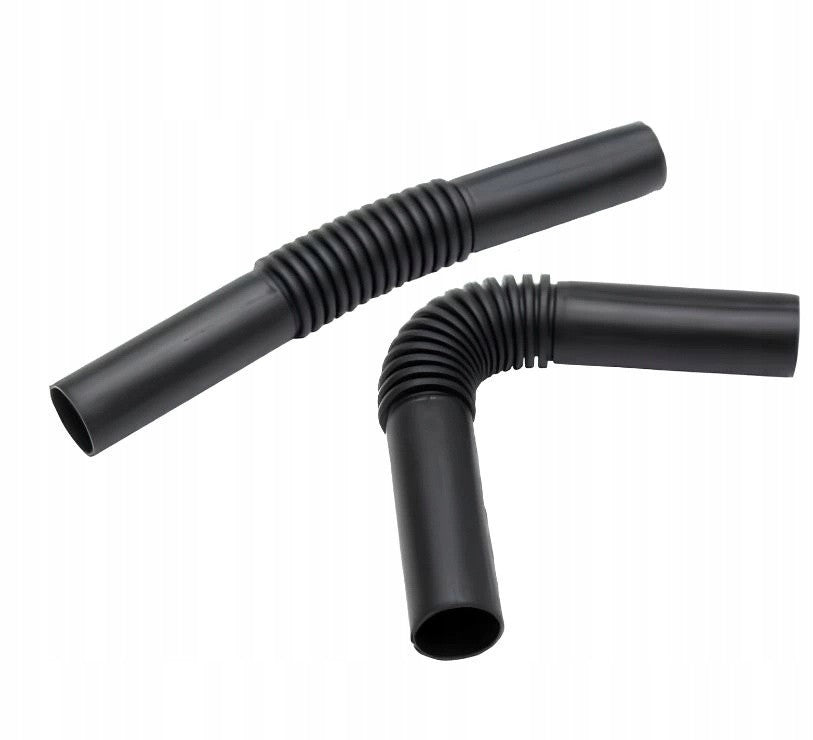

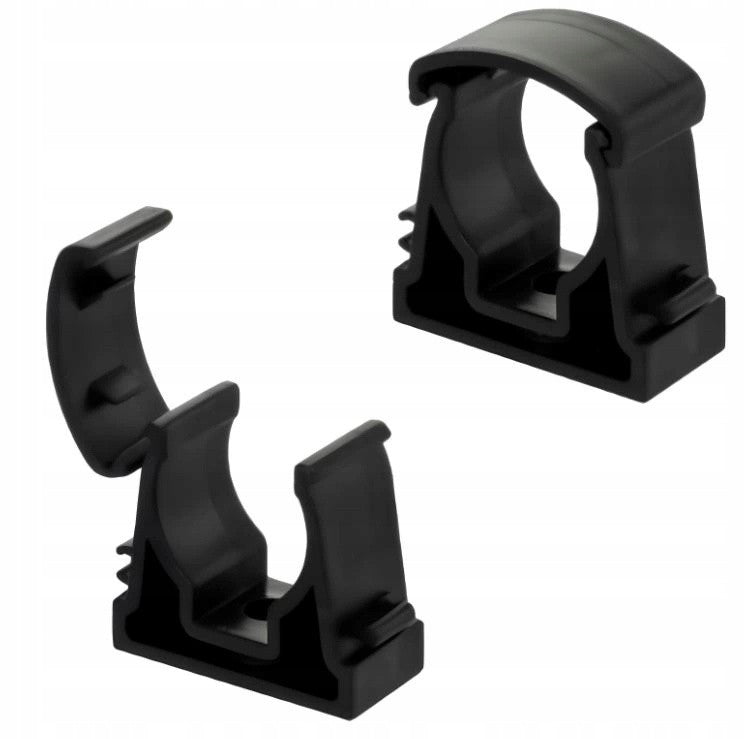

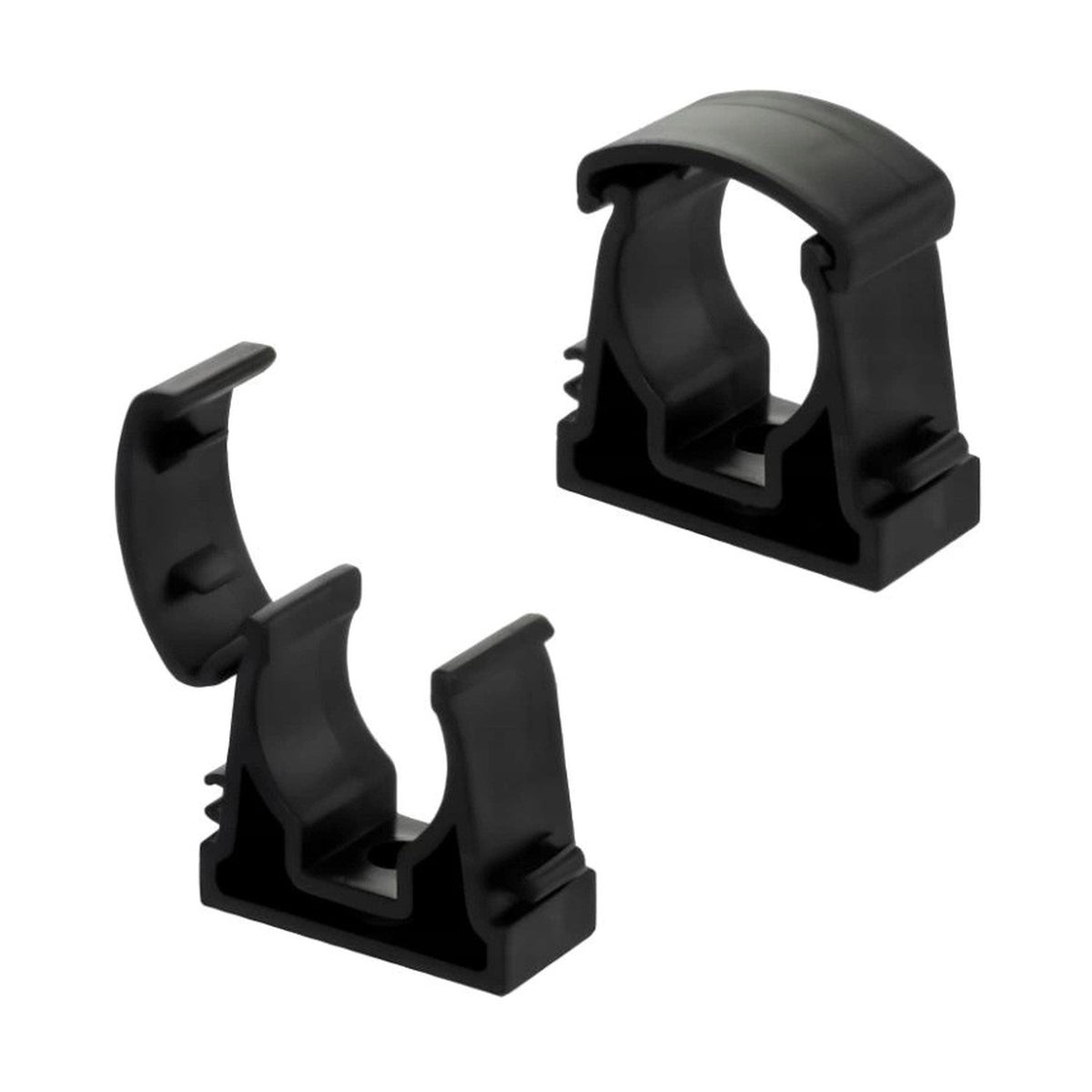

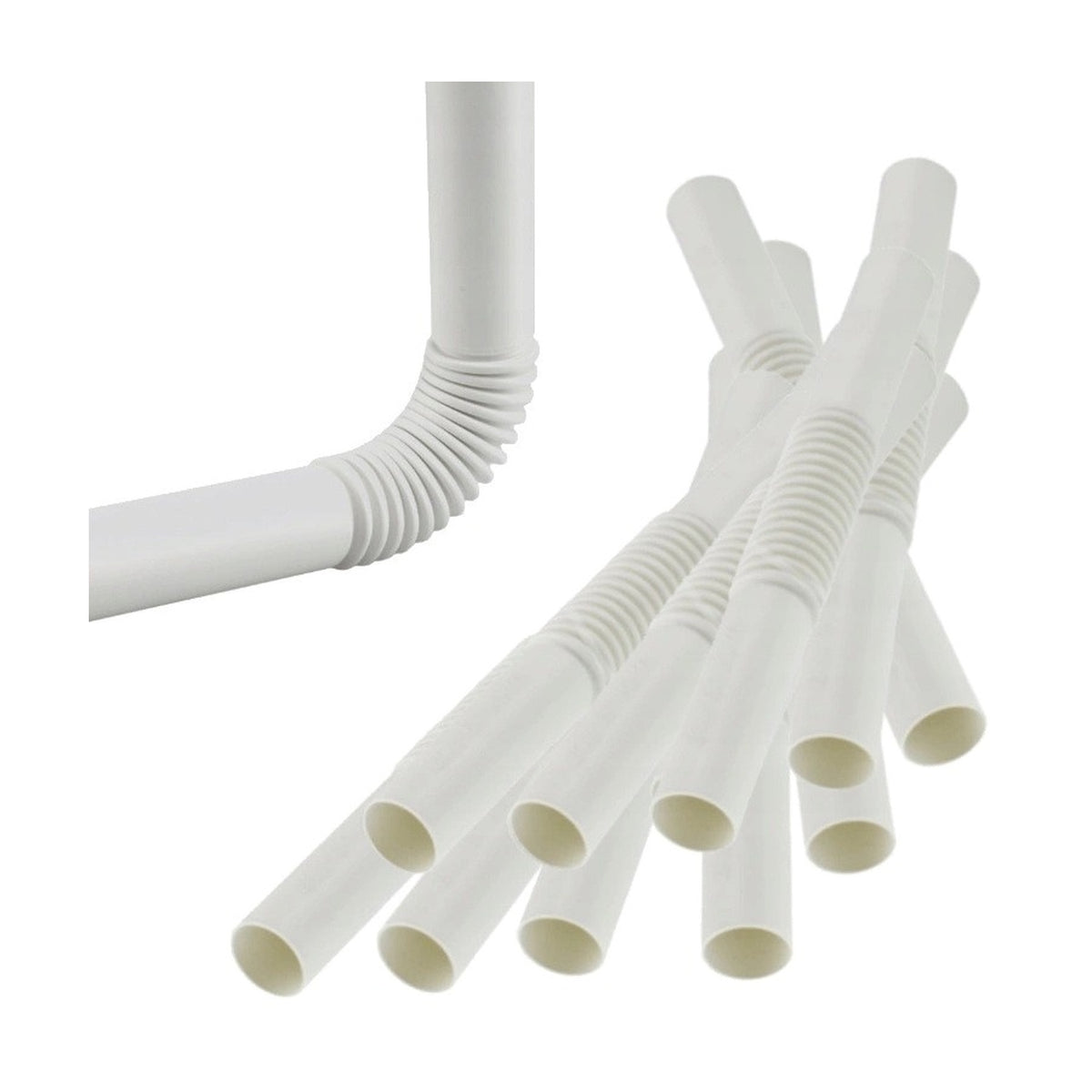

Zur Aufputzmontage der Rohre dienen Rohrschellen — sie drücken das Rohr mit einer Schraube an Wand oder Decke, ohne Dübel im Lieferumfang, im 10er-Set. Zur Verbindung von Wellrohrabschnitten ohne Muffe dienen Kompensationsmuffen, ebenfalls im 10er-Set. Für kurze, einzelne Streckenabschnitte gibt es fertige Sets — ein 2-m-Rohr plus 2 Schellen gleicher Größe und Farbe, ohne zwei Positionen einzeln zusammenzustellen.
Unterschied zum Kabelkanal

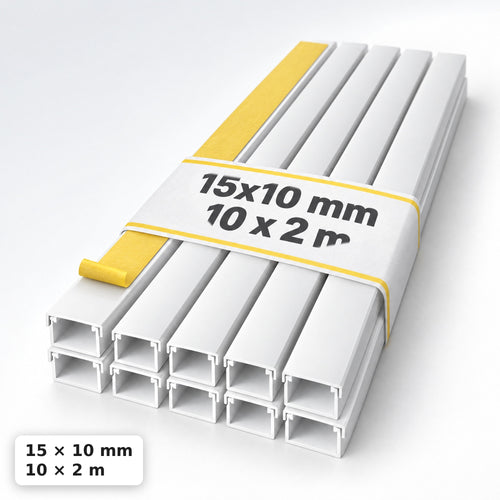

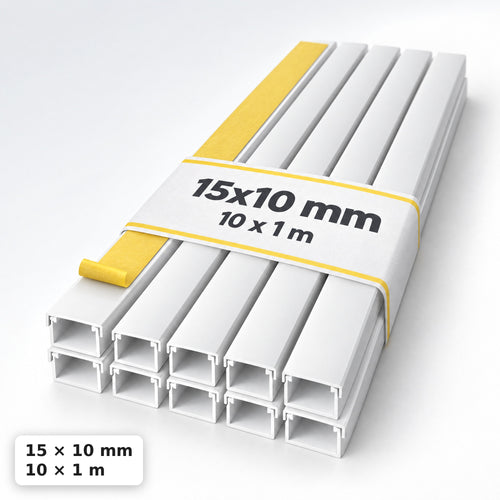

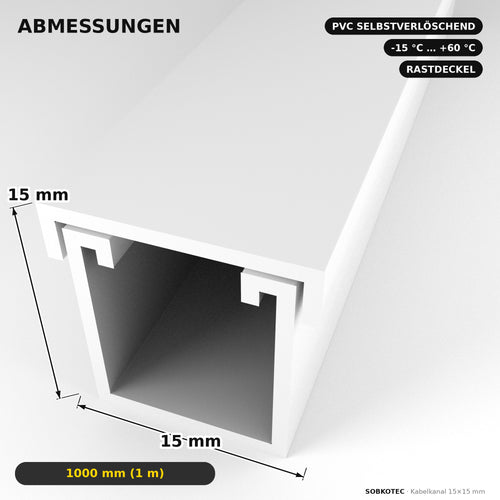

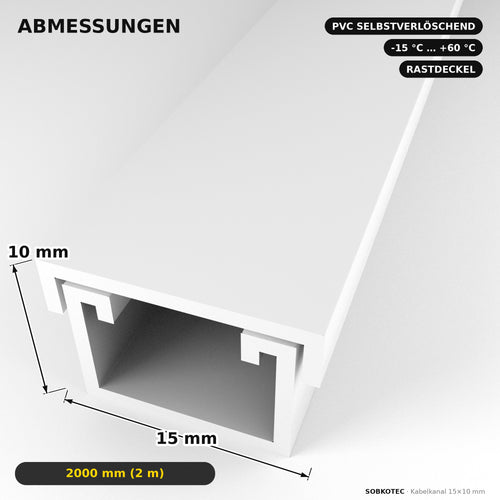

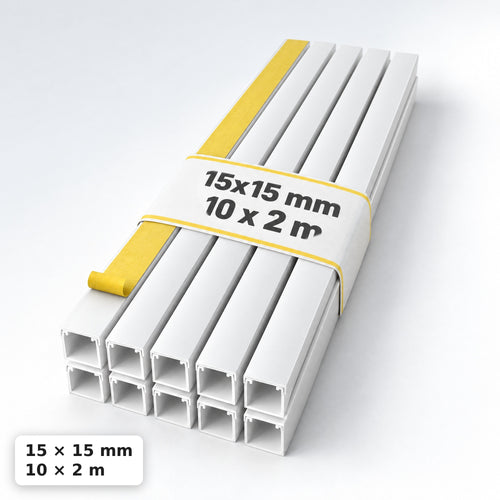

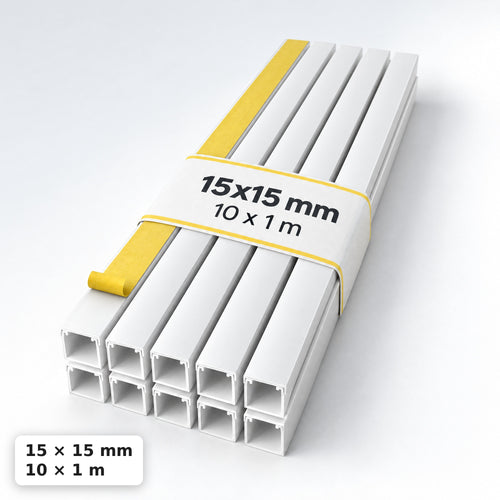

Der Kabelkanal bleibt offen — der Deckel lässt sich abnehmen und wieder einrasten, sodass die Leitung während der gesamten Nutzungsdauer zugänglich bleibt. Das Rohr ist nach der Montage dauerhaft geschlossen — es bietet stärkeren mechanischen Schutz und eignet sich besser im Erdreich, in Beton oder überall dort, wo die Strecke komplett verdeckt sein soll; eine spätere Leitung nachzulegen erfordert dann das Öffnen der Verbindung.
Wofür geeignet
Starre Rohre kommen meist in Garagen, Werkstätten, Kellern und Nebengebäuden zum Einsatz — dort, wo die Installation auf der Wand oder Decke verläuft statt in der Wand eingeputzt zu sein. Flexible Wellrohre eignen sich bei Neubau und Modernisierung, wenn die Leitung im Estrich, in Beton eingegossen oder im Graben vor dem Verfüllen verlegt werden soll.
Durchmesser in dieser Kategorie
| Durchmesser | Typischer Einsatz | Farben |
|---|---|---|
| Ø16 mm | eine dünne Einzelleitung — Klingel-, Melder-, Steuerleitung | weiß, schwarz |
| Ø18 mm | Netzwerkkabel, Leitung zur Türstation oder zum Thermostat | weiß |
| Ø20 mm | eine einzelne Zuleitung — die häufigste Wahl in der Wohnung | weiß, schwarz |
| Ø22 mm | zwei dünnere Leitungen auf einer Trasse | weiß |
| Ø25 mm | ein Bündel aus zwei bis drei Installationsleitungen | weiß, schwarz |
| Ø28 mm | ein dickeres Kabel, z. B. zur Klimaanlage oder Unterverteilung | weiß |
| Ø32 mm | gemeinsamer Abschnitt mehrerer Stromkreise ab Verteilung | weiß, schwarz |
| Ø37 mm | Anschlusskabel zum Nebengebäude | weiß |
| Ø40 mm | Sammeltrasse in Halle oder Technikraum | weiß |
| Ø47 mm | das dickste Bündel — Hauptverteilung zu Unterverteilungen | weiß |
Häufige Fragen
Steckmuffenrohr oder flexibles Wellrohr?
Das Steckmuffenrohr ist starr und hält an der Wand eine gerade Linie — die Wahl für sichtbare Aufputzmontage. Das Wellrohr ist gewellt und flexibel und wird unter Putz, im Estrich oder dort verlegt, wo Hindernisse ohne Formteile umgangen werden. In einer Installation kommen oft beide vor.
Wie viele Leitungen passen in ein Rohr?
Es gilt eine Regel: Das Bündel darf höchstens die Hälfte des lichten Querschnitts belegen, dann lässt es sich ohne Kraft einziehen und nach Jahren tauschen. Addieren Sie die Außendurchmesser der Leitungen samt Mantel und wählen Sie den Durchmesser aus der Tabelle oben.
Braucht man zum Verbinden eine Kupplung?

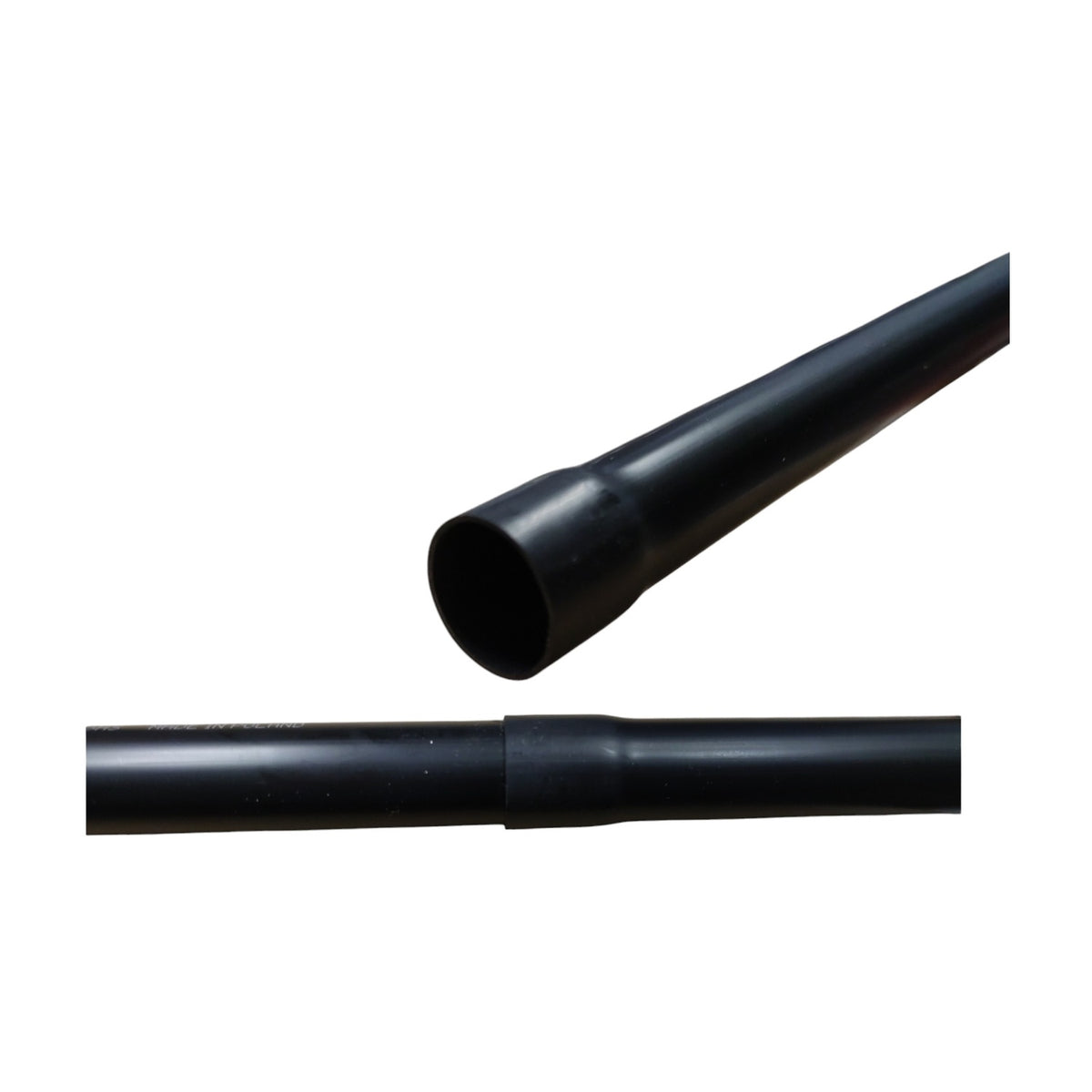

Auf gerader Strecke nicht — jedes Steckmuffenrohr hat an einem Ende eine werkseitig angeformte Muffe, in die das glatte Ende der nächsten Stange passt. Eine Kompensationsmuffe wird bei Richtungswechseln und beim Verbinden zweier abgelängter Enden gebraucht.
Eignen sich die Rohre für unbeheizte Räume?
Der Hersteller gibt für Rohre und Zubehör einen Betriebsbereich von -25 °C bis +60 °C an, das deckt Garage, Dachboden und Abstellraum ab. Die gesamte Serie ist für die Installation im Innenbereich vorgesehen — für Außenanwendungen liegen uns keine bestätigten Beständigkeitsdaten vor.
